掃描電鏡在水泥水合程度計算中的應用

掃描電鏡在水泥水合程度計算中的應用
歐波同  2025-04-12  |  閱讀:547

水泥是熟料和硫酸鈣的混合物,,比例約為95:5%。水泥是混凝土制造中必不可少的成分之一,,是世界上使用最廣泛的建筑材料,。熟料的礦物成分包括硅酸三鈣(C3S:Ca3SiO5)、硅酸二鈣(C2S:Ca2SiO4),、鋁酸三鈣(C3A:Ca3Al2O6)和鐵鋁酸四鈣(C4AF:Ca4Al2O10Fe2),。在水化過程中,水泥與水發生反應,,形成不同的水合物,。鈣礬石是由硫酸鈣、鋁酸三鈣和水的反應形成的,。硅酸鹽的反應導致氫氧化鈣(CH)和水化硅酸鈣(C-S-H)的形成,。C-S-H是水合水泥漿的主要水合物,對混凝土的強度和耐久性等宏觀屬性有顯著貢獻,。


水化過程中形成的水合物量取決于水合水化程度,,水合程度被定義為水合水泥量與初始無水水泥量的比值。有幾種實驗方法可以確定水泥的水合程度,,例如:掃描電子顯微鏡(SEM-BSE),、X射線衍射(XRD)、熱重分析(TGA),、等溫量熱法測量水合熱量,、核磁共振(NMR)等。


SEM作為一種重要的圖像分析技術,,常被用于觀測水化后水泥表面的相分布,,同時,這項技術也被用于檢查水泥材料的微觀結構,。在SEM-BSE圖像中,,被散射系數隨著每個相的平均原子序數而單調增加,因此可對分析區域中的每個晶體相進行區分和量化,。


然而,,在水泥基材料中,許多水化產物(C-S-H、Ettringite等)的被散射系數過于相似,,使用常規樣品艙室內探測器難以在圖片上單獨區分,,給研究帶來了諸多不便。

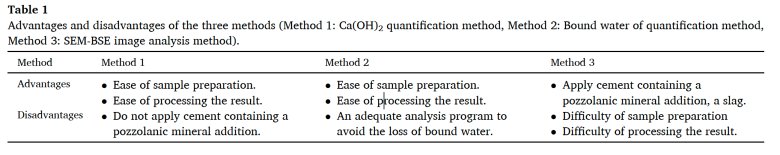

SEM-BSE圖像分析已被廣泛用于水化后泥漿體的物相量化,、砂漿相間帶的物相分布研究,,以及估算水泥基體中礦物添加物的反應分?jǐn)?shù)。與其他方法相比,,SEM具有獨特優勢,,如下表對比。

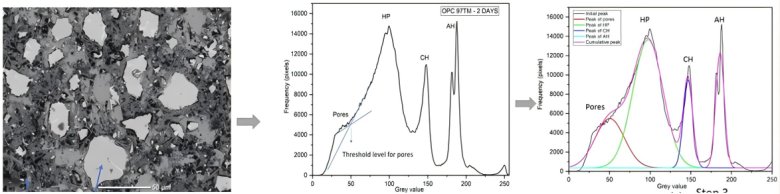

Joelle Kleib等人利用掃描電鏡和數據處理軟件,,量化了水合相隨著水化時間變化的情況,。具體步驟如下:步驟1:獲取水泥樣品的SEM-BSE圖像;步驟2:使用Matlab軟件獲取樣品SEM-BSE圖像的直方圖,。步驟3:使用Origin pro軟件對直方圖進行相位量化,。




該方法首先需要設置閾值,從灰度(0~255)的圖像中分割不同相,,在文獻中,,存在許多確定該閾值的方法,該閾值對于提高定量精度非常重要,,例如它對應于孔隙峰曲線切線與水化相峰(HP)的交點有重要影響,。Joelle Kleib等人將研究中水泥漿體的孔隙分割閾值設定在50左右,設置閾值水平后,,采用Origin Pro 8.5軟件反卷積法進行相位定量,。從圖像分析得到的相數量對應于這些相在水泥漿體中的體積分?jǐn)?shù),水泥的水化程度根據下式估算:

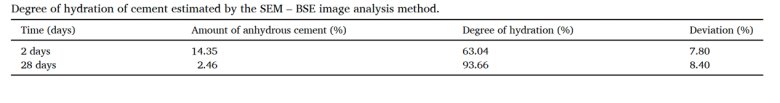

當水泥漿體的初始體積分?jǐn)?shù)為38.83%時,,對幾張SEM圖像進行了分析,,下表顯示了水泥水化程度隨水化時間的結果。

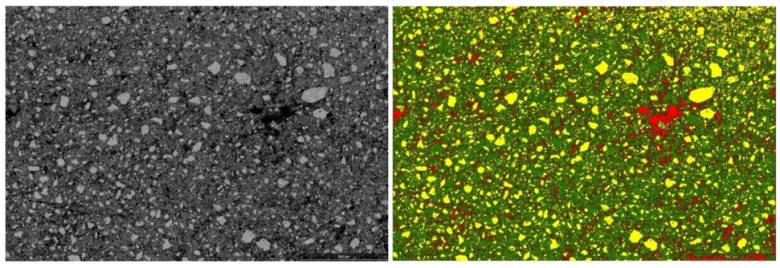

掃描電鏡作為材料顯微分析的重要手段,,在水泥材料檢驗檢測中發揮著不可替代的作用,。對于類似水泥等導電性較差的材料,往往需要使用低電壓進行觀察,,從而避免荷電對成像造成干擾。賽默飛Apreo 2場發射掃描電鏡具有業內最強的低電壓超高分辨性能,,搭配雙引擎模式,,分辨率可達到0.8nm(1kV),可以呈現材料最表面的真實形貌襯度,,同時兼具高質量成像和多功能分析性能于一體,,是科研和生產質控必不可少的理想分析平臺。同時搭載的鏡筒內T1探測器,在低電壓下成像優異,,十分適合水泥材料的表征,,輕松觀察水泥水化后生成的各種水合物,觀察水泥制品中的裂縫,、孔隙等缺陷,,評估其質量;不僅如此,,還可以利用AI人工智能算法自動計算水化相,,判斷水合程度,如下圖所示,,結果顯示,,該水泥水合程度為70%左右。

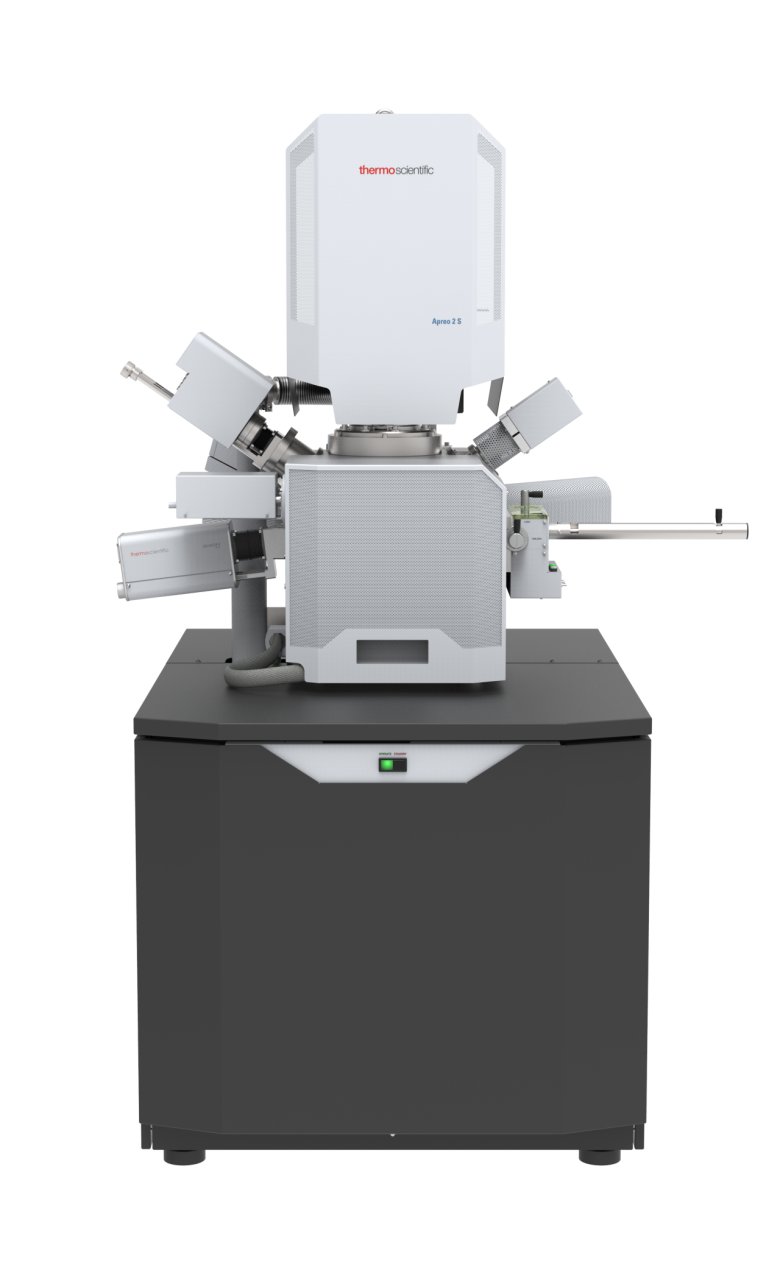

賽默飛Apreo2場發射掃描電鏡
