Apero2在鋰電池隔膜及其涂覆層中的應用

歐波同 2023-01-10 | 閱讀：1118

電池隔膜起到離子通道作用，同時通過將電池正負極隔開,，降低發生短路概率,。傳統液態鋰離子電池中,，隔膜材料吸收電解液后裝配在正負極之間。充放電過程中,，Li+需要經過隔膜在正負極之間發生遷移而導電,。同時，隔膜能夠防止兩極直接接觸發生短路,，并且體系內部升溫時隔膜閉孔能夠阻隔離子傳導,，防止爆炸。

隔膜的結構與性能影響電池容量,、循環及安全性等,，優質的隔膜材料開發是提升鋰電池性能的重要路徑。

聚烯烴微孔膜是當下具備較優綜合性能,、并且已經大規模商業化的隔膜材料,。聚烯烴能夠提供良好的機械性能、化學穩定性和高溫自閉性能,，是當下鋰電隔膜主要的原材料,。隔膜成品主要包括聚丙烯（PP）、聚乙烯（PE）、PP 和 PE 復合材料,。聚烯烴微孔膜性能良好,，成本低廉，因此成為3C領域以及動力場景的主流產品,。

圖1 鋰離子電池對隔膜材料的性能要求

微孔制備技術是隔膜制備工藝的核心,，主要分為干法（單向和雙向拉伸）和濕法工藝。干法單向拉伸技術工藝主要由美國Celgard 公司研發和掌握,，當下在美國和日本十分成熟,，干法包括單向與雙向拉伸，干法雙向則是由中國科學院化學所研究自主開,，近年來被普遍采用,。濕法工藝則最早由日本旭化成提出，工藝難度大于干法,，具備較高技術壁壘,。濕法工藝生產的隔膜性能優勢顯著，相比干法更適合生產中高端動力電池產品,，此外,，濕法技術壁壘較高，因此具備更強的溢價能力,。

圖2：干法與濕法工藝比較,，濕法隔膜具備性能優勢

從顯微學的角度考慮，要準確表征出隔膜孔隙大小,、分布及其真實的形貌特征,，不是一件輕松的事。對于聚丙烯（PP）或聚乙烯（PE）材料而言,，電阻率高達7X1019Ω.cm,，在高能量電子束的轟擊下，入射電子束在表面沒有導通路徑,，很容易在表面積累,，形成靜電勢場，隔膜很容易被損傷,，即使在磁控濺射導電膜時,，也能發現隔膜出現斷裂與融化等特征，破壞隔膜的真實形貌,。為了得到隔膜的真實形貌,，需要將加速電壓降低至幾十或幾百伏，通常在E1和E2平衡點附近,，以實現樣品表面的電荷平衡,。實際上，要尋找E1和E2平衡點（脆弱的平衡），對于常規的鏡筒內探測器來說,，比較吃力,，會消耗一線操作人員大量時間，而且還得不到滿意的結果,。

圖3 （左圖）低加速電壓下的電荷平衡示意圖,；（右圖）場發射電鏡Apero2鏡筒內探測器示意圖

場發射電鏡Apero2在隔膜表征上，就顯得非常輕松和優異,，主要還是歸功于探測器T1的設計,。YAG材質T1探測器具有極高探測靈敏度，在低電壓小束流的極端條件下,，可以保證高信噪比,。即使在不同的低加速電壓下（50V、100V,、200V,、300V、400V……）,，T1探測器能能輕松抑制隔膜絕緣帶來的荷電效應,，而且擁有很好的信噪比，在短時間內,，就能得到一副高質量的隔膜顯微圖片,。

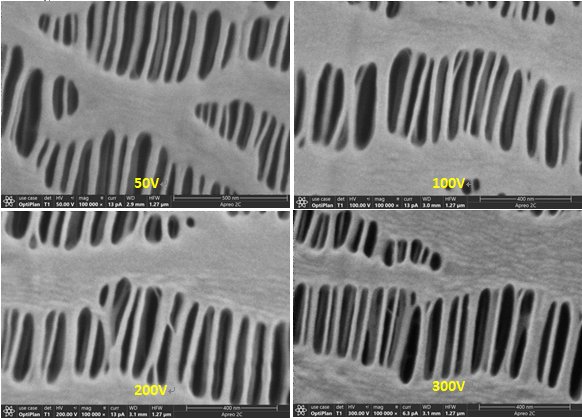

圖4干法單向拉伸隔膜的顯微結構 （ T1探測器在不同加速電壓下觀察）

當下 PP、PE 等主流基材在接近熔點時均會因熔化而收縮變形,，無法消除安全隱患,，因此需要開發進一步提升熱穩定性的材料,。在聚烯烴隔膜上涂覆陶瓷等納米材料或采用有機材料,，使涂覆隔膜具備熱穩定性高、熱收縮低,、與電解液浸潤性高的優點,，涂覆工藝日益受到重視。涂覆改性通過粘接劑將功能涂層粘附在隔膜表面,，以提高其熱穩定性,。

圖表 5 為勃姆石涂覆在聚乙烯基膜上的熱穩定性測試，當溫度加熱到 170 度,，隔膜已發生明顯形變,，涂覆膜幾乎無收縮，涂覆工序可改善隔膜熔點低,、安全性差的不足之處,。

隔膜涂覆比例在 70%以上，已基本滲透主流電池廠，其中三元?jiǎng)恿﹄姵匾鸦救坎捎酶裟ね扛布夹g(shù),，LFP 電池的涂覆比例在 60%左右,。隔膜涂覆可分為水性涂覆和油性涂敷：水性涂敷一般應用于磷酸鐵鋰電池、小動力電池和儲能電池等,，涂覆隔膜可以保證基本的耐熱性,、透氣性，但是粘結性,、吸液性一般,。由于成本驅動，具備性價比優勢的水性涂覆工藝占據了約七成的涂覆市場,。油性涂覆或油水混涂主要應用于高端三元或者消費電池,，要求同時保證耐熱性、吸液性,、透氣性,、隔膜輕薄性，保障電池安全,，主要是性能驅動,。但相較于單獨的水性涂覆價格高昂。

圖6 隔膜涂覆材料種類

在涂覆材料中,，以勃姆石,、氧化鋁為主要涂覆材料的無機涂覆較以 PVDF、芳綸為代表的有機涂覆和有機無機混合涂覆技術更加成熟,，無機涂覆隔膜的可拉伸強度和熱收縮率更好,，同時降低鋰電池的短路率，提高良品率及安全性,，成本更低,，經濟可行性更好。我國鋰電池?zé)o機涂覆材料占涂覆材料的比重達 90.32%,。目前市場上在隔膜上涂覆結構的設計種類豐富1,，可以滿足不同電池要求。

圖7 不同涂覆材料結構的設計和主要應用領域

備注1：?jiǎn)螌油扛矡o(wú)機物是在隔膜的一面涂上厚度在 2um 左右的陶瓷顆粒（勃姆石,、氧化鋁）,，為目前市場主流；單層涂覆有機物可選擇的材料有 PVDF,、芳綸,、PMMA，目前應用比例較大為 PVDF,。由于水會對幾乎所有的正極材料造成損害,，尤其是對高鎳正極,，鋰溶出很厲害，會導致漿料 PH 值升高和容量下降,，涂覆時一般在隔膜靠近正極的一端涂覆有機物搭配油性溶劑,，在隔膜靠近負極的一端涂覆無機物搭配水性溶劑；雙層涂覆能防止無機物粉體脫落,；混合涂覆是將陶瓷顆?；旌显?PVDF 熔融液中。

涂覆材料關鍵性能指標與鋰電池的安全性等息息相關,。無機涂覆材料評判標準中,，純度、磁性異物,、中位粒徑等為核心指標,，其中磁性異物的控制影響鋰電池自放電現象發生的概率，與電池的安全性能相關聯,，而中位粒徑?jīng)Q定電池的充放電效率,。有機涂覆材料評判標準中，粒子的分子量分布,、結晶度,、機械性能以及磁性異物含量為核心指標。

無機涂覆材料中,，勃姆石和氧化鋁占據主要的市場,，近年來勃姆石的份額不斷提升，同時下游反饋部分電池廠在和車企做原材料變更認證,，將勃姆石作為涂覆材料替代氧化鋁,，原因很簡單，勃姆石在性能指標及成本上,，有很大的優勢,。

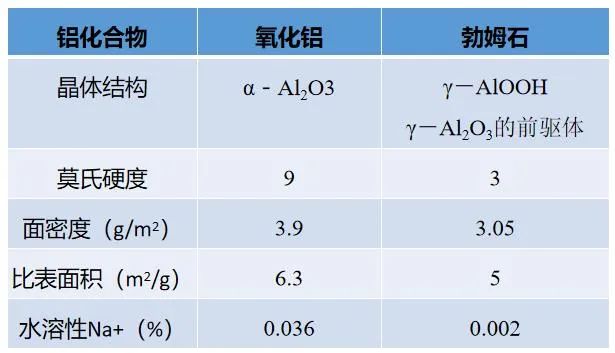

圖8 勃姆石與氧化鋁的材料性能指標對比

勃姆石的面密度為 3.05g/m2，勃姆石的應用將顯著降低陶瓷涂層的總重量和鋰電池的制造成本,。勃姆石比表面積為 5m2/g,，同時勃姆石的水溶性 Na+的含量（0.002%）顯著低于氧化鋁（0.036%）,，可減少對水分的吸收,，對鋰電池的電化學性能的改善起到積極影響。勃姆石的3倍,，勃姆石可降低陶瓷涂覆材料對涂覆設備的影響,，進而降低設備損耗成本。此外,，勃姆石涂覆的隔膜具備更高的拉伸強度,、更優的斷裂伸長性能,、刺穿強度和剝離強度，同時也有更好的濕潤性能,，與電解液的親液性能更優,，吸液率2更高。

備注2：電解液是鋰離子在正負極之前遷移的載體,，電解液主要儲存于隔膜的微孔間,，隔膜的微孔所能儲存的電解液的量稱之為隔膜的吸液率。

利用Apero2的T1和T2探測器在設計上的優勢,，在隔膜涂覆層的表征上（不鍍導電膜）,，同樣有著優秀的表現。

圖9 隔膜上的勃姆石涂覆層,，顆粒分布窄,，平均尺寸約1微米

圖10 （左圖）隔膜上的陶瓷和有機混合覆層，（右圖）有機顆粒表面的納米細節

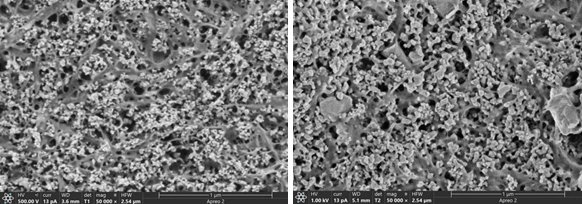

圖11 （左圖）隔膜上的納米陶瓷顆粒和有機混合涂覆物,，（右圖）隔膜上的納米/微米的陶瓷顆粒+有機混合涂覆層
