日韩av在线高清免费毛片日韩欧美一级成人|女人18以后毛片|国产18女人毛多水多毛片|乱系列人妻视频|中文字幕久久熟女人妻av|91麻豆人妻|校花被我玩弄|父女乱荡|高潮videossex潮喷另类|日本在线观看人妻,黑人侵犯日本人妻,色哟哟视频线在线播放欧美,亚洲欧美国产国产一区第二页

掃描電鏡樣品的制備對顯微圖像的效果影響非常大,。如果制備的樣品不適合電鏡的觀察條件,，即使掃描電鏡性能再好也難以得到高質(zhì)量的圖片和準(zhǔn)確的分析結(jié)果。通常來說,，對于不導(dǎo)電樣品,，如紙張、塑料、陶瓷等,，工程師都建議對其鍍膜噴金,，這是什么原因呢？

增強導(dǎo)電性

非導(dǎo)電性樣品絕緣電阻非常大,，在電子束持續(xù)掃描下,，樣品表面逐漸積累負(fù)電荷，表面帶負(fù)電,，將會排斥入射電子束,，影響二次電子、背散射電子等信號產(chǎn)生,，并影響探測器接收，造成圖像亮度突變,、圖像晃動等,，使分析時難以定位和聚焦，這就是所謂的“荷電效應(yīng)”,。

鍍一層導(dǎo)電薄膜可以提高樣品的導(dǎo)電性,，表面的負(fù)電荷將會通過導(dǎo)電膜釋放入大地,，消除荷電現(xiàn)象，連續(xù)的導(dǎo)電膜也可以提高樣品的導(dǎo)熱性,，減小熱損傷。

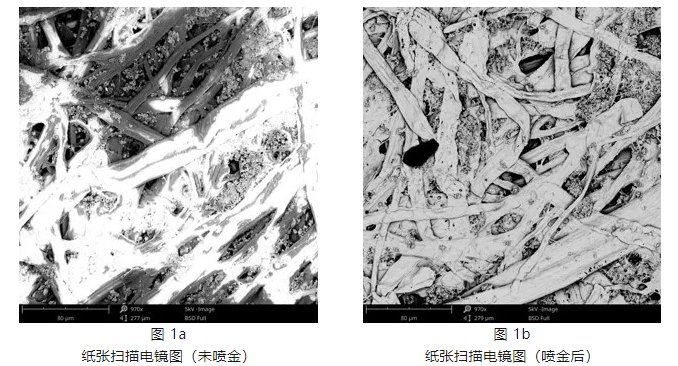

如圖 1a 所示,，在鍍膜以前，樣品異常發(fā)亮,，通過改變亮度對比度也無法獲得好的成像效果,，當(dāng)鍍膜以后（圖1b）,，獲得了更高質(zhì)量的圖像,。

觀察樣品的過程中，發(fā)現(xiàn)圖像異常發(fā)亮,，即使更改亮度對比度也無法對其進(jìn)行調(diào)整,，這就是荷電效應(yīng)，可以考慮通過噴金鍍膜改善其成像效果,。

增強信噪比

當(dāng)入射電子與樣品相互作用時,，會激發(fā)出多種電子信號,，包括背散射電子（BSE）,、二次電子（SE）等,。

背散射電子激發(fā)深度為 1-2μm,，主要反映樣品的成分以及晶向信息等,；二次電子的激發(fā)深度一般小于 10nm,，主要表征樣品的表面形貌信息,。

當(dāng)噴金鍍膜以后,，樣品的背散射電子與二次電子產(chǎn)率更高,，可以獲得更充足的信號，有利于得到高質(zhì)量,、高倍的圖像,。

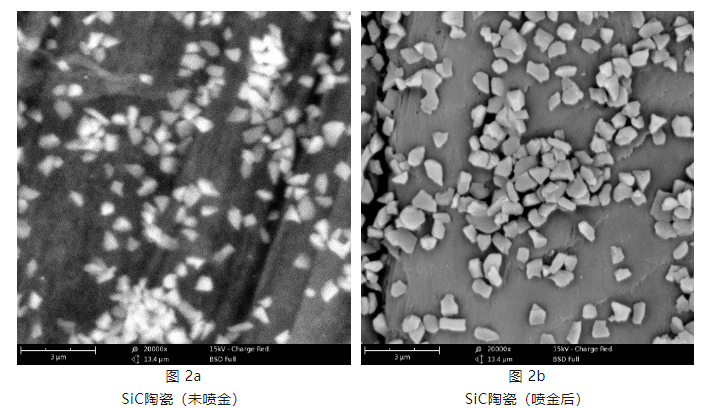

如圖 2 所示,，樣品是 SiC 陶瓷,。未噴金時，圖像的信噪比較差,，可以看到許多明顯的噪點,，不利于聚焦等操作，無法獲得高質(zhì)量的圖像,；噴金以后,，圖像質(zhì)量明顯提升。

掃描電鏡樣品噴金時需要注意以下幾點：

① 選擇合適的噴金時間與參數(shù),。若鍍膜厚度較大,，將會失去一部分形貌與成分襯度,，若鍍膜厚度較小，提升信號有限,；

② 即使樣品具有一定的導(dǎo)電性,，為了獲得更好的成像質(zhì)量，也可以采取噴金,；

③ 對樣品進(jìn)行鍍膜噴金以后,，需立即對其進(jìn)行檢測，防止金鈉米顆粒團(tuán)聚,，樣品受潮等,，噴金效果將受影響。
