透射電鏡原位液相系統新舊對比——TEM原位液相樣品桿
前面我們說到,,解決液體環境下進行透射電鏡TEM需要解決兩個挑戰,,就可以把TEM 的應用擴展到如電池、電化學沉積,、納米晶生長,、生物材料等諸多領域。
也介紹了Nano-Cell 的概念在透射電鏡原位液相實驗中的優勢,,今天我們來介紹一下原位樣品桿在解決液體環境下進行透射電鏡TEM挑戰中有哪些作用,。
TEM 原位液相樣品桿
Ocean 系統
Nano-Cell 放入樣品桿前端后,蓋上金屬壓蓋,并以特定扭矩固定左右兩端螺絲(圖 4),。采用兩側固定,、特定扭矩的方式有利于確保 Nano-Cell 的安全密封。

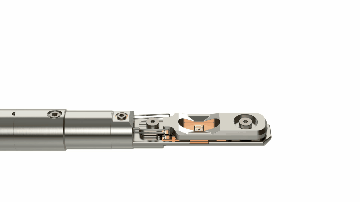

圖 1. Ocean 系統樣品桿前端模塊化設計示意圖
我們可以看到從早期的 Ocean 系統開始,,樣品桿前已經采用靈活的模塊化設計,,可拆卸、可清洗,、可更換,。當使用了太多次的腐蝕性液體或是未來要升級時,直接換掉前端即可,。
Stream 系統

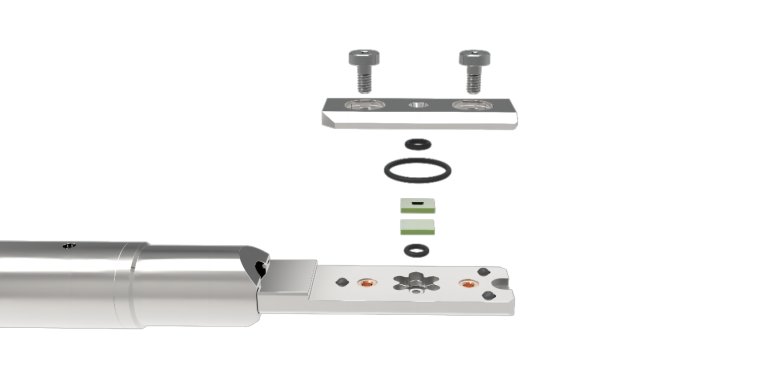

圖 2. Stream 系統樣品桿前端和管路采用模塊化設計
對于 Stream 系統來說,,除了樣品桿前端,負責進出液體的管路也是可拆卸,、可替換的(圖 2),。這種靈活設計尤其適合于課題組。組內眾多成員的原位實驗液體并不相同,。有時即使是反復沖洗管路,,也無法完全保證下一次液相實驗不受干擾。在這種情況下,,直接更換另一套管路就是最佳選擇,。
圖 3. Stream 系統樣品桿全貌圖,綠框內為手動閥
了解前端結構,,我們再來看看 Stream 樣品桿的尾端,。可以看到尾端左右各有一個閥門(圖 3),,它們其實是樣品桿上對應進/出液管路的手動閥,。這組閥門有以下用處:
01. 保證 Nano-Cell 內的密封性。當你需要把敏感樣品從手套箱內轉移到 TEM 時,,就可以關緊閥門,保護樣品,。
02. 可以在不連接供液系統的情況下進行原位液相實驗,,當然前提需要把液體送到 Nano-Cell 內。
Nano-Cell 放入原位樣品桿固定之后,,桿子尾端通過管路即可連接到供液系統,。
下一章我們來介紹透射電鏡液相原位實驗中的供液系統
