欧美理伦,操操操日日日干干干

通過FlashSmart 元素分析儀表征電池樣品

麥奇克/Microtrac 2023-03-27 | 閱讀：1527

介紹

在電池的開發(fā)和生產過程中,，為了確保產品的高質量、性能以及安全性,，原材料,、中間產物和成品的質量控制（QC）是必需的。而使用FlashSmart 元素分析儀是一個簡單快速的監(jiān)測這些產品的元素組成的方法,。FlashSmart 主要關注兩種元素：碳和硫,。

碳和硫元素的測定可以幫助了解有關材料純度的信息。這一點至關重要,，因為生產中的材料純度的變化會導致雜質的引入，并最終影響電池的使用壽命以及容量,。

分析不同碳含量的LiFePO?陰極的電化學性質,，以確定碳作為導電添加劑的作用。而對鉛膏耗盡的電池則分析硫含量,。用于生產負極的石墨材料也進行碳和硫的測定,。

方法

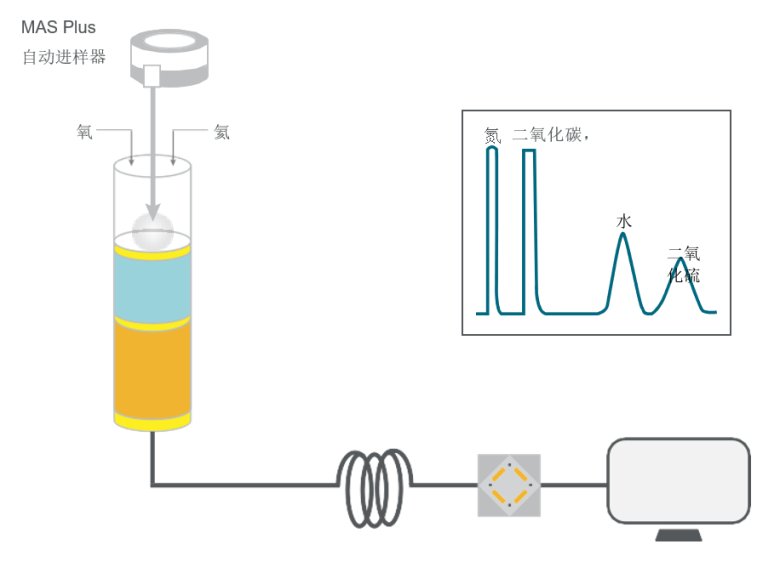

FlashSmart 元素分析儀（圖1）使用動態(tài)瞬燒閃點技術進行定量元素分析，使用賽默飛世爾科技FlashSmart 元素分析儀可以對電池樣品進行同時測定的同時并給予準確精密的CHNS結果,，樣品稱量在錫膠囊中,，并通過賽默飛世爾科技? MAS Plus 自動進樣器將其引入燃燒反應管。燃燒后,，產生的氣體在氣相色譜柱中分離,，并由熱導檢測器（TCD）檢測（如圖1）。

對于CHNS的重量百分比測定,，賽默飛世爾科技? EagerSmart ?數據處理軟件可以自動生成一份完整的報告,，并在分析結束時顯示。

另外也可通過火焰光度檢測器（FPD）進行單一硫元素測定,，或同時檢測 NCS 三種元素,。

圖1

結果

儀器對不同的電池和石墨樣品進行了分析,，以展示FlashSmart 元素分析儀在CHNS重量百分比測定方面的性能。

磷酸鐵鋰電池的碳元素數據

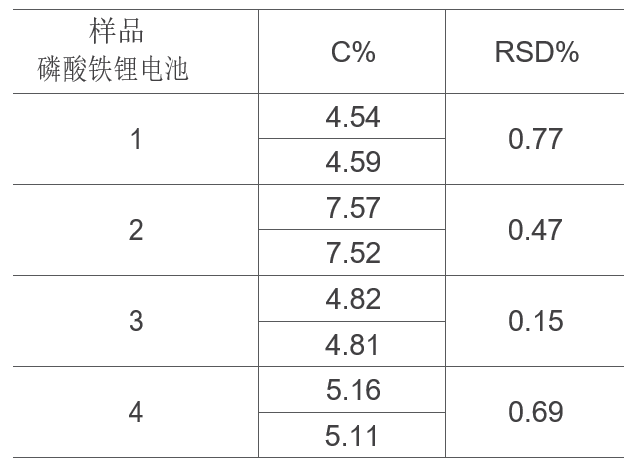

LiFePO?陰極的容量隨著導電添加劑含量（炭黑或炭黑石墨混合物）的增加而增加,。因此,，如表1所示，準確精密的碳含量測定對于QC至關重要,。測試使用K因子作為校準方法,，使用天冬氨酸標準品進行校準。樣品重量約為8-9毫克,。

鉛膏（硫酸鉛,、氧化鉛、鉛）耗盡電池的硫數據

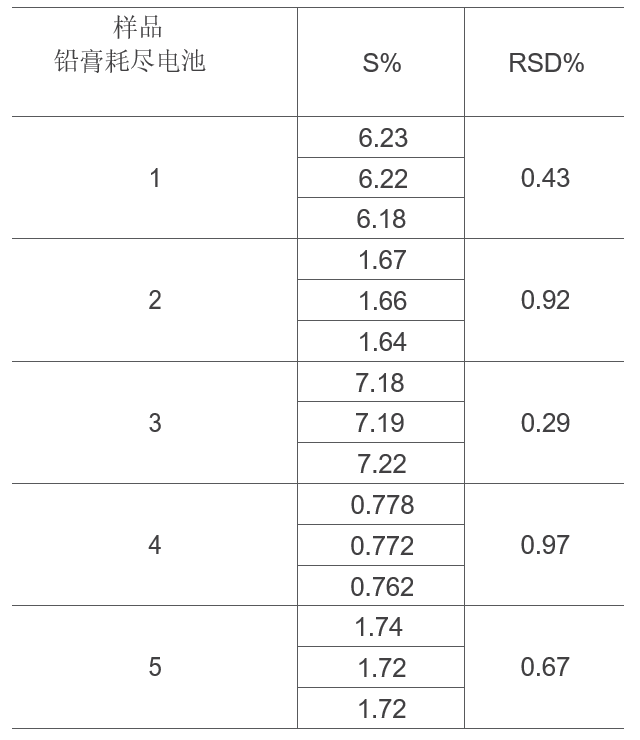

硫含量的測定很重要,，因為硫元素會影響電池的壽命并導致電池容量的降低,。表2展示了鉛膏耗盡的電池中硫元素重量百分比測定的準確性和精密度。測試以K因子為校準方法,，用2,5-雙(5-叔丁基-2-苯并惡唑基)噻吩（BBOT）標準品進行校準,。樣品重量為2-6mg，具體取決于樣品,。

通過TCD檢測器測定CHNS以及通過FPD檢測器測定痕量硫,，用于石墨質量控制

對于鋰離子電池，陽極材料通常由石墨粉制成,。實驗對于電池中石墨材料進行C和S元素的分析測定,，以評估材料純度。表3展示了如何在單次運行中高精度測定4種元素（CHNS）,，表4 說明還可使用FlashSmart 元素分析儀和FPD檢測器進行痕量硫測定,。

石墨樣品通過球磨機均質化。對于CHNS測定,，使用K因子作為校準方法,，用2 - 3 mg BBOT標準品進行校準。樣品重量為1.8- 2.2mg,；為了實現(xiàn)完全燃燒,，氧流量為300毫升/分鐘，氧氣注入時間為13秒,。

痕量硫元素通過FPD檢測儀測定,，儀器使用土壤參考標樣（0.0033 S%）進行校準，使用二次擬合作為校準方法,；樣品重量為1 - 2毫克,。稱量標準品和樣品后在錫膠囊中加入五氧化二釩。

表3. 石墨樣品的CHNS測定

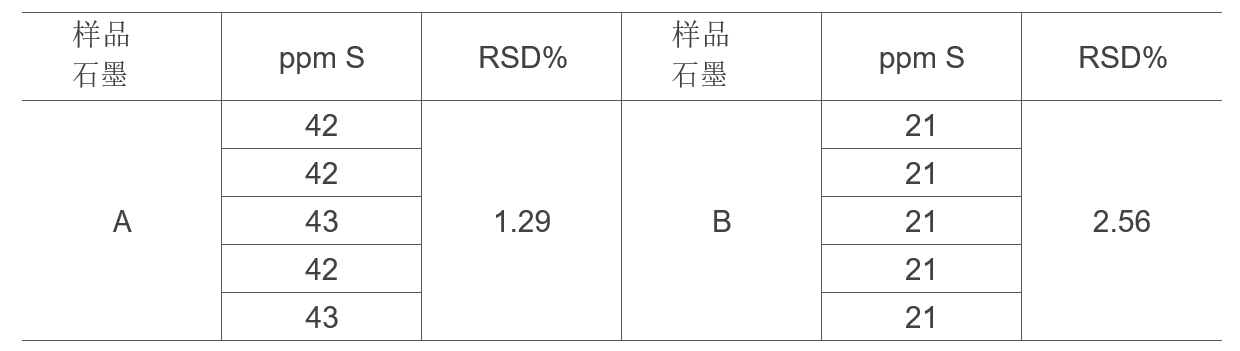

表4. FPD檢測器測定石墨樣品的痕量硫

結論

基于燃燒（改良Dumas方法）的FlashSmart 元素分析儀可以從低含量到高含量的寬廣范圍內測定電池材料的CHNS元素，并且不使用樣品消化或有毒化學品,，而傳統(tǒng)測試方法通常是需要的,。CHNS或NCS可以在一次樣品檢測中輕松完成，專用的 EagerSmart 數據處理軟件可為您提供自定義的數據報告,。

痕量的硫元素也可以通過對分析條件進行微小修改,，使用FPD檢測器進行分析。FlashSmart 元素分析儀在以經濟高效和簡單的方式分析不同電池材料的同時,，表現(xiàn)出出色的可重復性,，再現(xiàn)性，準確性和精密度,。

相關產品
