日韩av在线高清免费毛片日韩欧美一级成人|女人18以后毛片|国产18女人毛多水多毛片|乱系列人妻视频|中文字幕久久熟女人妻av|91麻豆人妻|校花被我玩弄|父女乱荡|高潮videossex潮喷另类|日本在线观看人妻,黑人侵犯日本人妻,色哟哟视频线在线播放欧美,亚洲欧美国产国产一区第二页

N₂分子優(yōu)先吸附到H₂O分子吸附的材料表面的親水活性位,，同時均勻地覆蓋材料表面。因此,，這兩種吸附質(zhì)都可用于進行材料疏水性評價,。

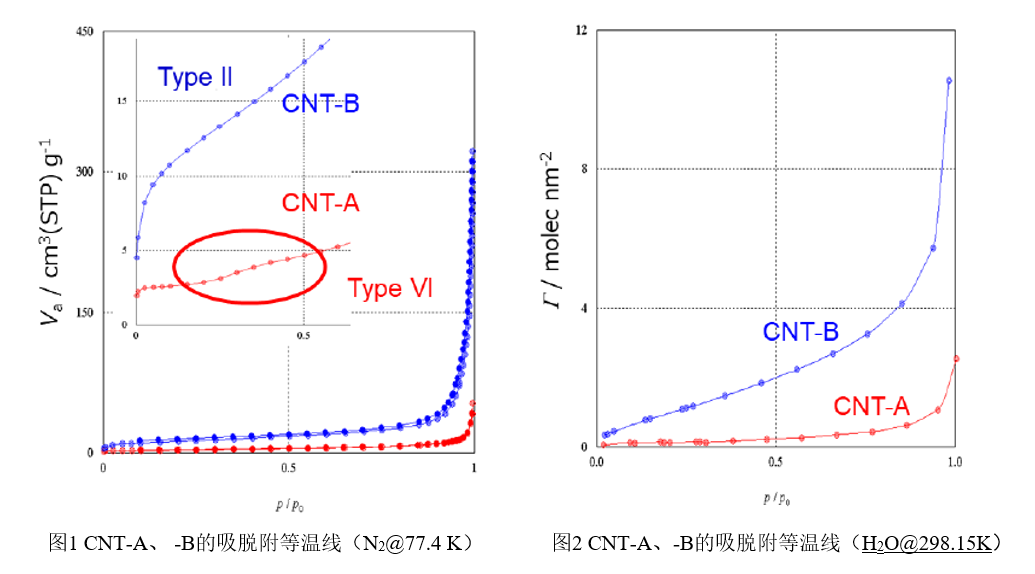

圖1顯示了兩種碳納米管材料CNT-A和-B的N₂@77.4 K的吸附等溫線，分別為VI和II型吸附曲線,，繪制BET-曲線,，計算出CNT-A和-B的比表面積分別為10.4m²g^-1和44.6m²g^-1。

圖2顯示了兩個樣品的[email protected]吸附等溫線結果,。y 軸表示每 BET 比表面積的水分子數(shù),，（? = v/22414×6.022×10²³ /as ×10^-18） （as 代表N2比表面積/m²g^-1）。從等溫線可看出,，CNT-B中親水位點的數(shù)量高于CNT-A,，并且可以看到，在相對壓力為0.2時,，水分子數(shù)大約是CNT-A的10倍,。

從以上結果看，CNT-A表面可能是均勻的,，CNT-B為異質(zhì)的,，CNT-B親水位點數(shù)量約為CNT-A的10倍，因此可以從這些結果來評價材料表面的疏水性,。（表1）

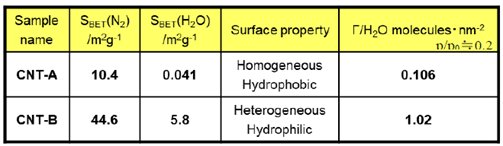

表1 CNT-A,，-B的表面結構評價
