大昌華嘉科學(xué)儀器部

已認(rèn)證
大昌華嘉科學(xué)儀器部
已認(rèn)證
介紹
粉末涂料是以固體樹脂和顏料、填料及助劑等組成的固體粉末狀合成樹脂涂料,。和普通溶劑型涂料及水性涂料不同,,它的分散介質(zhì)不是溶劑和水,而是空氣,。它具有無溶劑污染,,100%成膜,,能耗低的特點(diǎn)。粉末涂料有熱塑性和熱固性兩大類,。熱固性粉末涂料是以熱固性合成樹脂為成膜物質(zhì),,在烘干過程中樹脂先熔融,再經(jīng)化學(xué)交聯(lián)后固化成平整堅(jiān)硬的涂膜,。
粉末涂料固化后比普通的水基涂料更加堅(jiān)硬,,還具有更好的耐化學(xué)腐蝕性,但是由于特殊性質(zhì)在干燥過程需要注意避免橘子皮現(xiàn)象[1],。粉末涂料在不同行業(yè)均有應(yīng)用[2],,其市場正在快速發(fā)展,據(jù)估計(jì)到2025年粉末涂料將占有整個(gè)涂料市場7.2%的比例,。
本文主要介紹Rheolaser Coating HT在粉末涂料固化過程中的應(yīng)用,,幫助研發(fā)者快速找到粉末涂料的市場機(jī)遇:
-測定固化溫度:開發(fā)低能量(低溫固化)固化配方的挑戰(zhàn);
-幫助篩選原料選擇和固化過程: 開發(fā)綠色環(huán)保涂料,,符合環(huán)境法規(guī),;
-優(yōu)化涂料新配方的性能:性能增強(qiáng)和更佳光澤:
-優(yōu)化固化時(shí)間:研究固化過程
實(shí)驗(yàn)方法
使用Rheolaser Coating HT測量四種粉末涂料[3](環(huán)氧樹脂、聚酯樹脂,、聚氨基甲酸乙酯樹脂和混合樣品)在金屬板上的固化過程,,在三種溫度下測試固化過程(125℃,200℃和250℃),。
測試原理

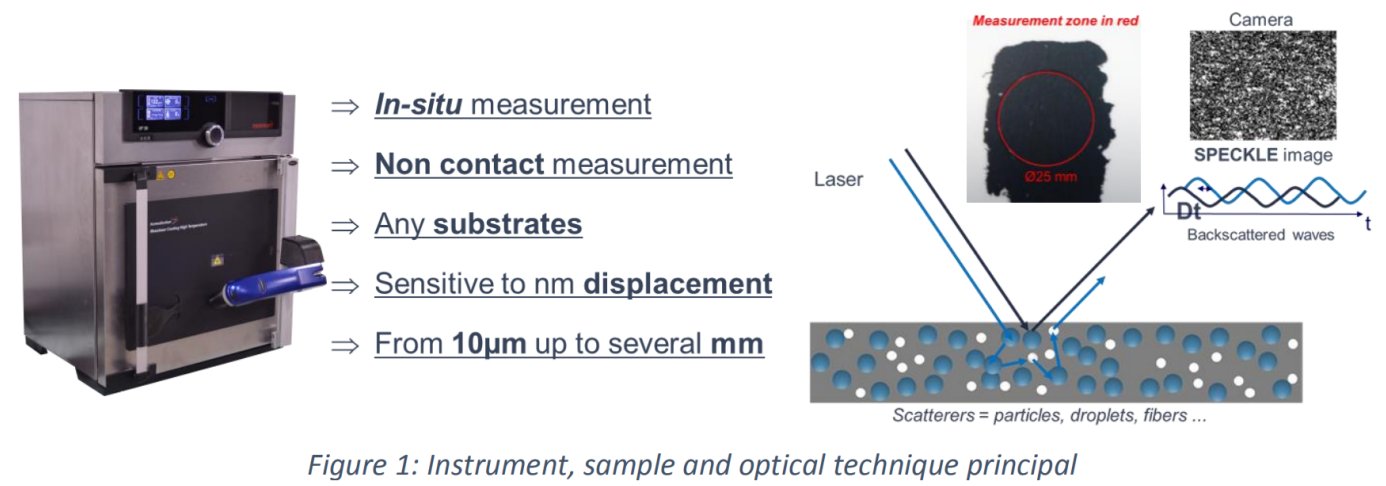

流變儀涂層高溫測量基于光學(xué)技術(shù),,即擴(kuò)散波光譜(DWS)[4],。激光照亮涂層,,激光光子穿過涂層一定厚度并與涂層的散射體(粒子、液滴,、聚合物…)相互作用,。后向散射波由于光子穿過不同光路產(chǎn)生干涉,在相機(jī)上形成由亮斑和暗斑組成的圖像,,稱為散斑圖像,。
散斑圖像的波動(dòng)速度與散射體的運(yùn)動(dòng)直接相關(guān),因此與材料的粘彈性性質(zhì)直接相關(guān),。對散斑圖像的波動(dòng)速度分析,,可以確定一個(gè)特征頻率,即微觀遷移率(mD),。mD值越高,,散斑圖像變化越快,對應(yīng)于液體樣品(粒子快速運(yùn)動(dòng)),。相應(yīng)的,,低mD值表示散斑圖像的慢速變化,,代表類固體行為。

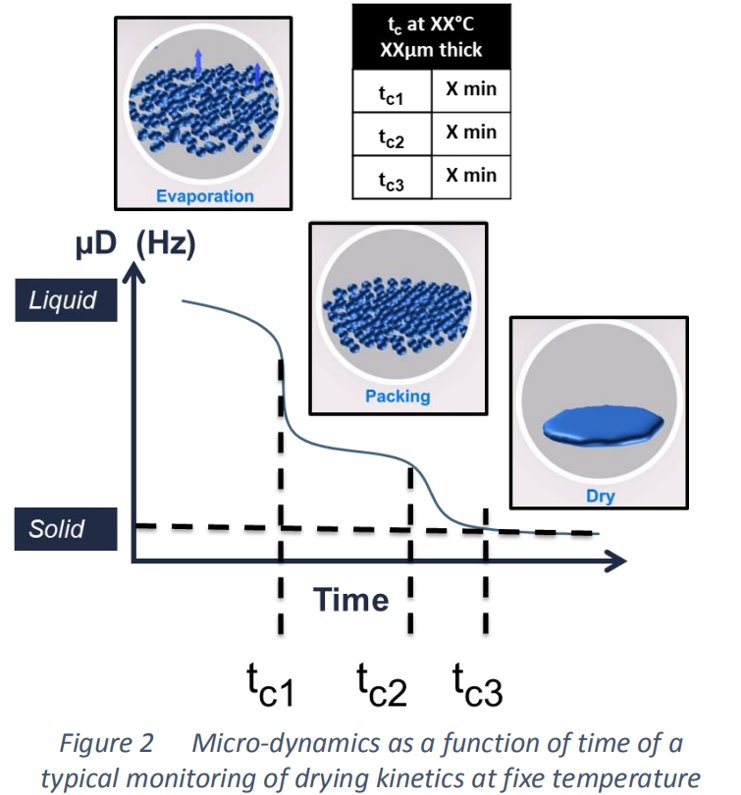

例如,,圖2.a顯示了一種液體樣品在固定溫度下干燥/固化過程,。干燥過程分為3個(gè)階段,第一階段,,液體蒸發(fā),;第二階段,涂層中顆粒堆積排列,;第三階段,,顆粒相互融合行程完整涂層。
因此,,Rheolaser Coating可以精確地監(jiān)測薄膜的形成和涂層的干燥動(dòng)力學(xué),,并獲取特征時(shí)間點(diǎn)。利用這個(gè)技術(shù),,我們可以準(zhǔn)確的判斷一個(gè)涂膜的干燥/固化程度,。
結(jié)果與討論
1. 確定最佳固化溫度

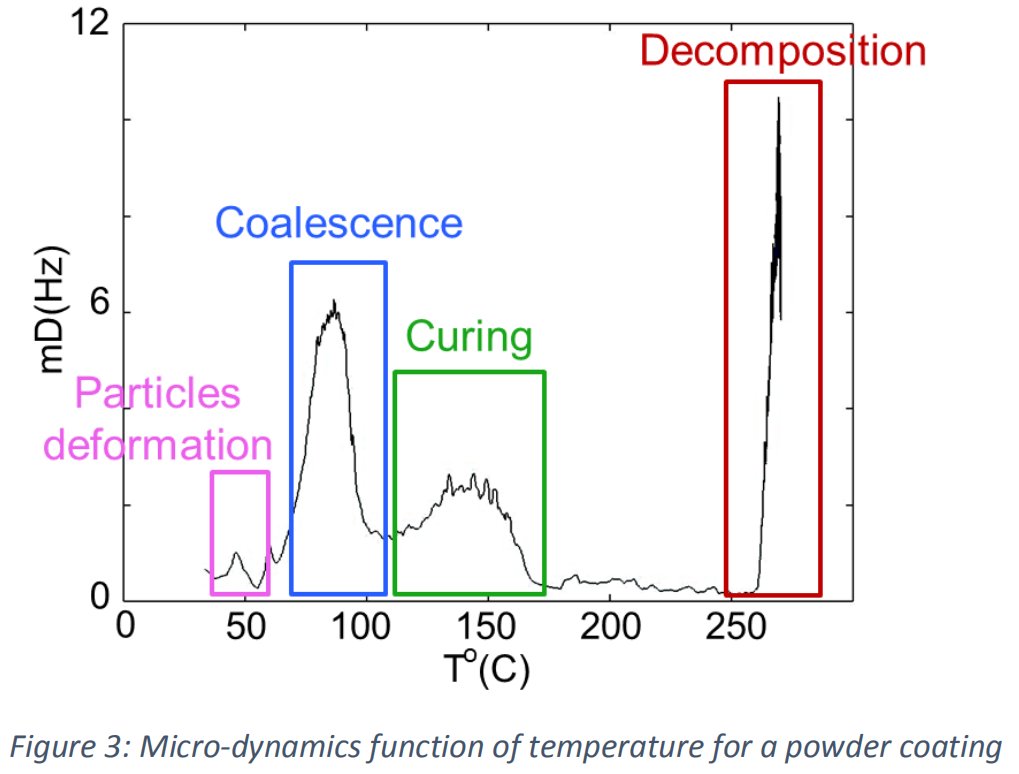

圖3顯示了微觀遷移率(mD)與溫度的關(guān)系。樣品為400μm厚的白色粉末涂層,,加熱范圍為RT ~ 250℃,。圖中可以清楚地看出不同的固化步驟。在50℃左右,,由于粒子變形,,遷移速率快速增加,出現(xiàn)了第一個(gè)峰,。然后,,在80°C左右,第二個(gè)峰對應(yīng)于薄膜的結(jié)合過程,。從125°C開始,,熱量使樹脂固化和產(chǎn)生三維熱固性網(wǎng)絡(luò)。然后,,在固化和成膜后,,在250°C左右出現(xiàn)預(yù)期的聚合物的分解的峰。

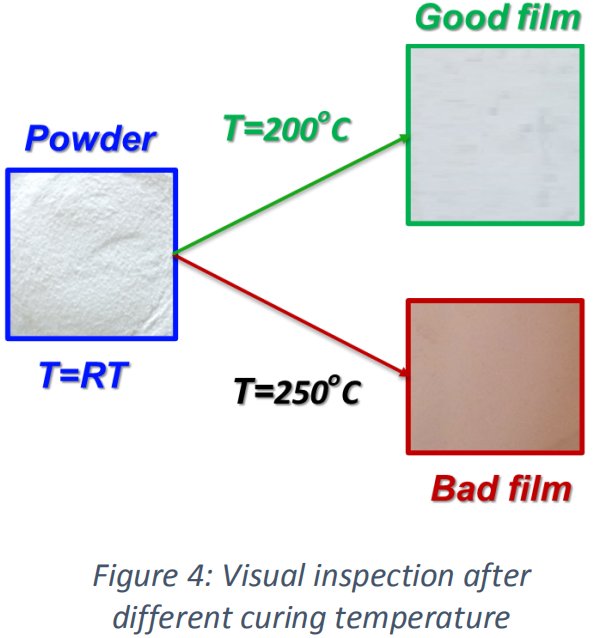

為了驗(yàn)證過高的溫度是否導(dǎo)致聚合物的分解,,將涂層在不同的溫度固化后進(jìn)行目視檢查(圖4),。
如果固化溫度低于分解溫度(例如200℃),,涂層將形成光滑的白色膜,。但如果固化溫度為250°C,則形成的涂層將不光滑,,呈褐色(圖4),。
2. 特性固化時(shí)間的檢測&溫度對固化過程的影響
為了測量特征固化時(shí)間,,該儀器允許固定溫度下測量微觀流動(dòng)性隨時(shí)間的變化,。圖5顯示了白色粉末涂層在125°C和400μm厚下的微觀遷移率(mD)隨時(shí)間的變化。插圖是前5分鐘的放大圖,。從微觀動(dòng)力學(xué)(mD)與溫度(圖3)變化曲線,,可以確定最佳固化溫度。

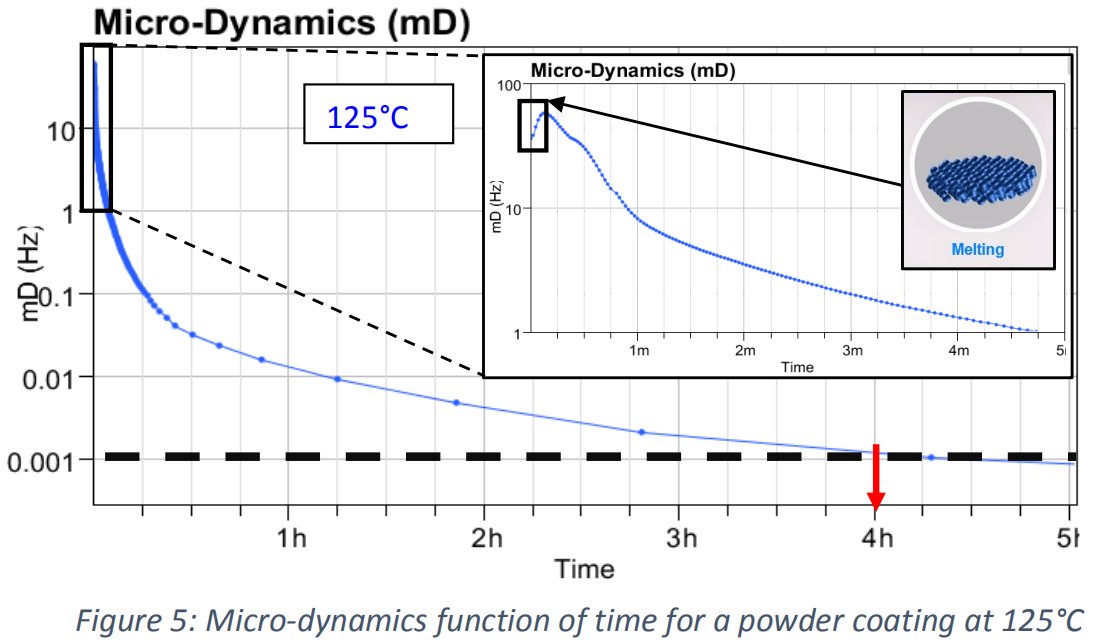

當(dāng)樣品放置在125℃時(shí),,由于聚合物熔化,,微觀遷移率在10s內(nèi)首先增加(插圖5)。當(dāng)聚合物熔解后,,固化開始,,三維熱固性網(wǎng)絡(luò)形成,微觀遷移率(mD)逐漸下降,,并在約4h后達(dá)到一個(gè)平臺(tái),。此時(shí)達(dá)到的遷移率為穩(wěn)定狀態(tài),樣品在4h后固化,。

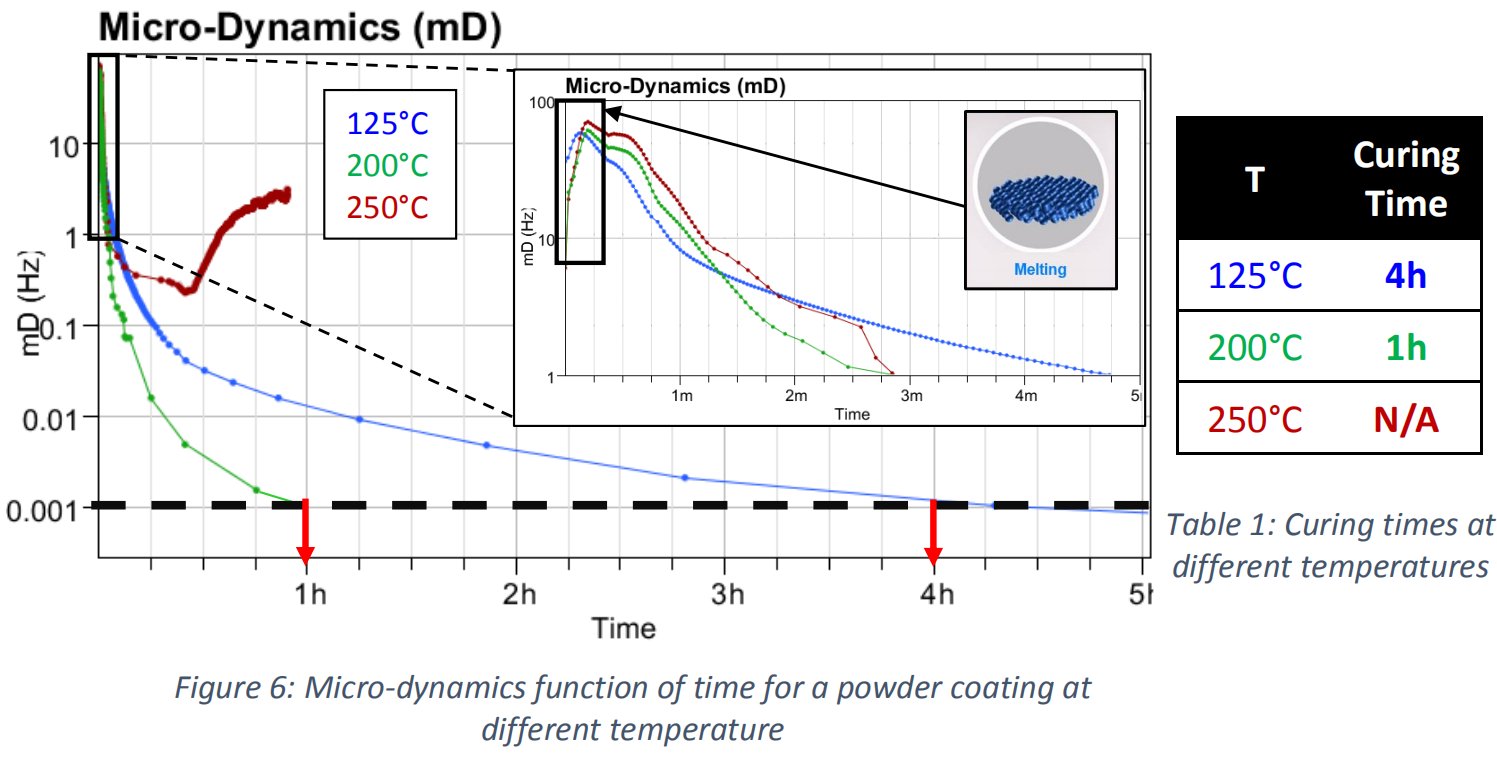

為了更深入地研究,,圖6顯示了不同溫度同一個(gè)樣品微觀動(dòng)力學(xué)(mD)與時(shí)間的關(guān)系,插圖是前5分鐘的放大圖,。
對于不同的固化溫度,,觀察到的固化機(jī)理相同。首先,,聚合物熔融使微觀遷移率增加(插圖,,融化時(shí)間約為10s);當(dāng)聚合物融化后,固化開始,,三維熱固性網(wǎng)絡(luò)形成,,微觀遷移率降低。在125℃下,,固化時(shí)間約為4h(藍(lán)色曲線),;如果將固化溫度提高到200℃,,綠色曲線需要1h左右就能達(dá)到相同的平臺(tái)水平,。因此,通過將溫度從125°C提高到200°C,,我們可以將固化時(shí)間從4h縮短到1h,,從而縮短4倍的干燥時(shí)間。
另一方面,,如果固化溫度繼續(xù)升高(到250°C,,圖6中紅色曲線),樣品在30分鐘后呈現(xiàn)出預(yù)期的微觀遷移率增加,,這是由于聚合物在這個(gè)溫度下的分解,。
?這個(gè)解決方案允許配方者優(yōu)化固化方案
3. 特性固化時(shí)間的檢測&配方對固化過程的影響

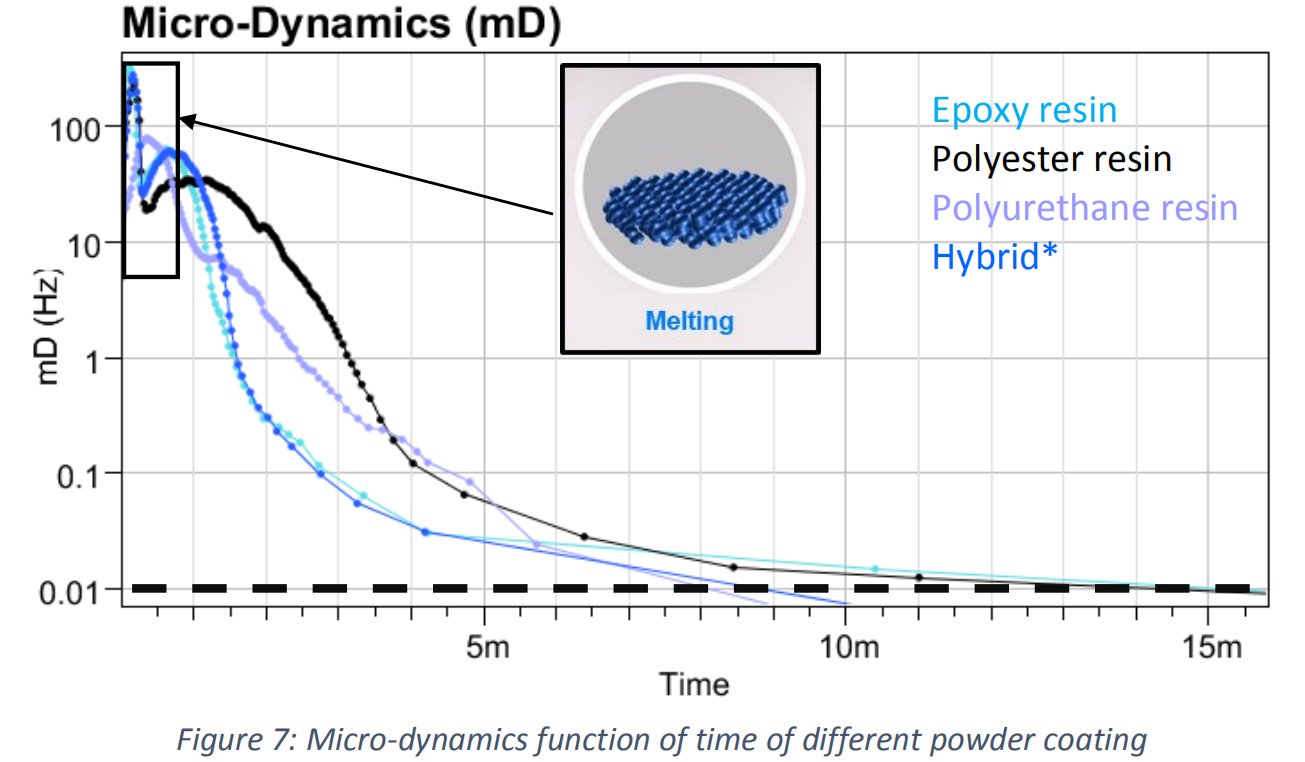

圖7顯示了4種不同粉末涂層的微觀遷移率(mD)隨時(shí)間的變化,,配方: 環(huán)氧樹脂、聚酯樹脂,、聚氨基甲酸乙酯樹脂和混合樣品,。所有樣品在相同的厚度(400μm)和相同的溫度(200°C)下進(jìn)行分析。
當(dāng)樣品在200℃固化時(shí),,由于聚合物熔融,,微觀遷移率在早期階段增加。然后,,當(dāng)聚合物完全融化,,固化開始,逐步行程熱固性網(wǎng)絡(luò)形態(tài)導(dǎo)致微觀遷移率降低,。圖表顯示了不同樣品之間的明顯差異,,并體現(xiàn)了測試技術(shù)的靈敏度。該儀器可以區(qū)分不同配方之間的固化動(dòng)力學(xué)差異(不同的聚合物或不同的添加劑),。
儀器配套的軟件還允許以一種智能的方式對不同樣品(或不同的固化溫度,,不同的聚合物,不同的基質(zhì),,不同的配方……)的固化速度進(jìn)行排名,。

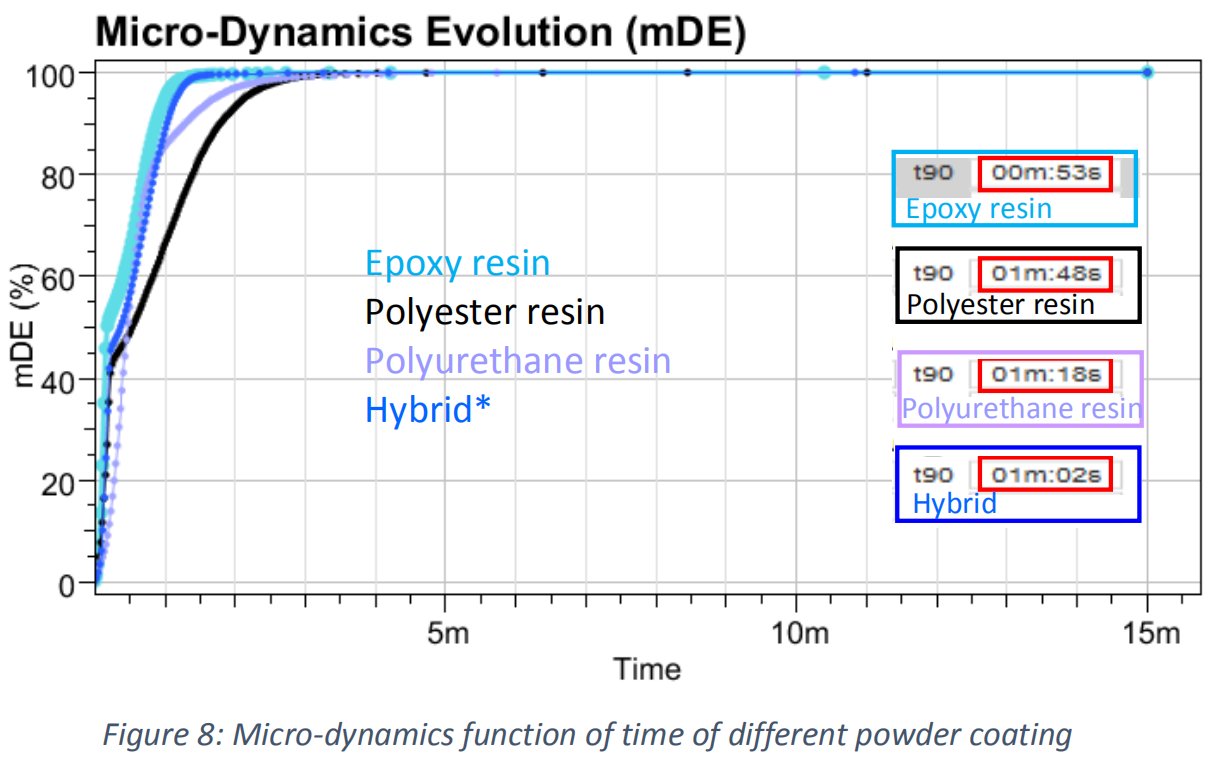

圖8顯示了4種不同粉末涂料配方的微觀遷移率累計(jì)圖(mDE)。它可以很容易地對不同配方的固化動(dòng)力學(xué)進(jìn)行排名,。微觀遷移率累計(jì)(mDE)增加得越快,,固化速度越快。
該軟件還提供定量信息,,即時(shí)間“t90”(圖8紅框中),,其中樣品微觀遷移率降低了90%?!?/span>t90”對應(yīng)于樣品微觀流動(dòng)性降低90%的時(shí)間,,即“90%固化”?!?/span>t90”在需要優(yōu)化工藝的廣泛應(yīng)用中具有重要意義,,確定微觀流動(dòng)性何時(shí)降低90%,以便有可能開始下一個(gè)工藝步驟,。
? 該解決方案允許配方制定者對不同的配方進(jìn)行比較,、排序和篩選
結(jié)論
Rheolaser Coating HT高溫干燥度分析儀是一種原位、無侵入,、簡便的方法,,可用于:
-監(jiān)測和研究固化和干燥過程和機(jī)理
-確定成膜過程和特征干燥時(shí)間
-在可控濕度條件下,分析從室溫至250℃條件下的固化和干燥過程
-評價(jià)配方,、溫度,、厚度,、濕度、基材對干燥過程的影響
-優(yōu)化生產(chǎn)過程
相關(guān)產(chǎn)品
更多
相關(guān)文章
更多
技術(shù)文章
2025-06-10技術(shù)文章
2025-03-25技術(shù)文章
2025-02-25技術(shù)文章
2025-02-19虛擬號將在 秒后失效
使用微信掃碼撥號
