av影片在线观看,国产乱人伦在线精品免费,午夜高清无码视频

基于氣體吸附法的多孔碳材料孔隙結(jié)構(gòu)表征方法研究

精微高博 2025-05-09 | 閱讀：615

一、認(rèn)識(shí)多孔碳

多孔碳（Porous Carbon）材料憑借其高比表面積,、可調(diào)控的孔隙結(jié)構(gòu)以及優(yōu)異的化學(xué)穩(wěn)定性,，在新能源、環(huán)境治理,、催化化學(xué)、儲(chǔ)能器件和吸附分離等領(lǐng)域展現(xiàn)出廣闊的應(yīng)用前景,，已成為多個(gè)前沿技術(shù)領(lǐng)域的核心材料之一,。這類材料以碳元素為主要成分，可通過摻雜雜原子或修飾表面官能團(tuán)來調(diào)控其物理化學(xué)性能,，從而優(yōu)化其應(yīng)用表現(xiàn),。然而，材料性能的優(yōu)劣不僅取決于其化學(xué)組成,，其微觀結(jié)構(gòu)特征—尤其是比表面積,、孔徑分布和孔隙率—同樣是決定其功能與應(yīng)用效果的關(guān)鍵因素。通常在一個(gè)反應(yīng)過程中，比表面積決定了材料的活性位點(diǎn)數(shù)量,，直接影響其容量與反應(yīng)活性,；而孔徑分布則決定了材料的物質(zhì)傳輸特性，控制著反應(yīng)的選擇性和動(dòng)力學(xué)過程,。因此,，如何精準(zhǔn)表征這些核心參數(shù)，成為多孔碳材料從實(shí)驗(yàn)室研究邁向工業(yè)化應(yīng)用過程中亟待解決的關(guān)鍵科學(xué)問題,。


二,、多孔碳表征要點(diǎn)

要實(shí)現(xiàn)對(duì)多孔碳材料的精準(zhǔn)表征，首先必須深入理解其獨(dú)特的結(jié)構(gòu)與性能特征,。多孔碳材料的復(fù)雜性主要體現(xiàn)在以下幾個(gè)方面：其一,，其孔隙結(jié)構(gòu)具有高度多樣性，包括微孔,、介孔和大孔的多級(jí)分布,；其二，其高比表面積為反應(yīng)提供了豐富的活性位點(diǎn),；其三,，表面化學(xué)性質(zhì)的差異性（如雜原子摻雜和官能團(tuán)修飾）進(jìn)一步增加了材料性能的調(diào)控維度。這些特性使得多孔碳材料的表征不僅依賴于高精度的實(shí)驗(yàn)技術(shù)（如氣體吸附,、X射線衍射,、電子顯微鏡等），還需要科學(xué)的理論模型作為支撐,，包括等溫線類型分析,、比表面積選點(diǎn)方法（如BET法）以及孔徑分布分析方法（如DFT模型或BJH法）等。只有將實(shí)驗(yàn)數(shù)據(jù)與理論模型有機(jī)結(jié)合,，才能全面,、準(zhǔn)確地揭示多孔碳材料的結(jié)構(gòu)-性能關(guān)系，為其應(yīng)用提供科學(xué)依據(jù),。

2.1 等溫線類型

以活性炭,、微孔碳分子篩等為代表的，以微孔結(jié)構(gòu)為主的多孔碳材料,，其吸附等溫線通常呈現(xiàn)為I型等溫線,。這類材料在低壓區(qū)表現(xiàn)出顯著的吸附特性，這主要?dú)w因于微孔填充機(jī)制的作用,。具體而言,，在相對(duì)壓力（P/P0）小于0.1的低壓區(qū)域，吸附量迅速增加并達(dá)到飽和,，形成明顯的吸附轉(zhuǎn)折點(diǎn),。這一特性使得微孔碳材料在低壓環(huán)境下對(duì)特定物質(zhì)（如小分子氣體）表現(xiàn)出優(yōu)異的吸附性能,，為其在氣體分離與凈化等領(lǐng)域的應(yīng)用提供了獨(dú)特的優(yōu)勢(shì)。例如,，在天然氣純化,、揮發(fā)性有機(jī)物（VOCs）捕獲以及二氧化碳捕集等場(chǎng)景中，微孔碳材料能夠利用其低壓快速吸附的特性,，實(shí)現(xiàn)對(duì)目標(biāo)氣體的高效選擇性吸附與分離,，從而顯著提升工藝效率并降低能耗。

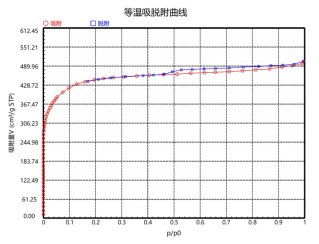

典型多孔材料I型等溫線

石墨烯基多孔碳這類以介孔為主的多孔碳材料,，其吸附等溫線一般呈現(xiàn)為 IV 型等溫線,。這類材料在中壓區(qū)（相對(duì)壓力P/P0約為0.4-0.8）會(huì)因毛細(xì)凝聚現(xiàn)象而出現(xiàn)顯著的吸附滯后環(huán)。滯后環(huán)的類型（如H2,、H3,、H4等）能夠直觀反映材料內(nèi)部孔隙的幾何特征。以H4型滯后環(huán)為例,，其典型特征是吸附支與脫附支在較低相對(duì)壓力下幾乎平行,，且脫附支呈現(xiàn)陡峭下降趨勢(shì)。這種滯后環(huán)通常與狹縫狀孔道結(jié)構(gòu)相關(guān)聯(lián),，因此,，當(dāng)觀察到H4型滯后環(huán)時(shí)，可以推斷材料內(nèi)部可能存在大量由石墨烯片層堆疊形成的狹縫狀孔隙,。

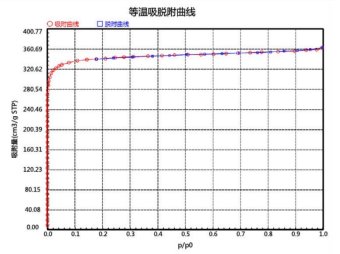

具有H4型回滯環(huán)的典型等溫線

等溫線測(cè)試注意事項(xiàng)

a,、吸附質(zhì)選擇：

在分析超微孔（孔徑<0.7 nm）時(shí)，為避免N?分子在77K下可能出現(xiàn)的擴(kuò)散動(dòng)力學(xué)限制問題,，優(yōu)先選用Ar（87K）作為吸附質(zhì),。然而，若實(shí)驗(yàn)?zāi)康臑闄M向?qū)Ρ炔煌牧系男阅?，或僅需進(jìn)行比表面積分析,，N?（77K）仍可作為推薦吸附質(zhì)，因其在常規(guī)比表面積測(cè)試中具有較高的普適性和數(shù)據(jù)可比性,。

b,、預(yù)處理?xiàng)l件：

脫氣溫度的選擇需謹(jǐn)慎，通常應(yīng)低于碳材料的熱解溫度（一般≤300℃）,，以防止孔結(jié)構(gòu)因高溫處理而發(fā)生坍塌或變形,。然而，由于不同種類的碳材料（如活性炭,、石墨烯基多孔碳、碳分子篩等）在熱穩(wěn)定性和化學(xué)性質(zhì)上存在顯著差異,，需根據(jù)具體材料的特性優(yōu)化脫氣溫度和時(shí)間,。例如,，對(duì)于含有表面官能團(tuán)的碳材料，過高的脫氣溫度可能導(dǎo)致官能團(tuán)分解,，從而影響表面化學(xué)性質(zhì),；而對(duì)于石墨化程度較高的材料，則可適當(dāng)提高脫氣溫度以確保充分去除吸附雜質(zhì),。

c,、低壓區(qū)數(shù)據(jù)分析：

在進(jìn)行微孔分析時(shí)，需特別關(guān)注低壓區(qū)（P/P0<0.01）的數(shù)據(jù)采集精度,。為確保實(shí)驗(yàn)結(jié)果的可靠性,，建議實(shí)驗(yàn)系統(tǒng)配備渦輪分子泵以提供超高真空環(huán)境，同時(shí)使用高精度壓力傳感器（如1 Torr或0.1 Torr量程）,。此外,，還需注意儀器的校準(zhǔn)和背景扣除，以消除系統(tǒng)誤差對(duì)微孔分析結(jié)果的影響,。

2.2 比表面積選點(diǎn)范圍

在材料分析中,，針對(duì)微孔碳和介孔碳的BET比表面積測(cè)試，需特別注意選點(diǎn)范圍和數(shù)據(jù)處理的科學(xué)性,，以確保分析結(jié)果的準(zhǔn)確性和可靠性,。由于微孔碳的吸附特性，其BET線性區(qū)可能偏離標(biāo)準(zhǔn)范圍（0.05 - 0.3 P/P0）,。為保障分析結(jié)果的可靠性,，需調(diào)整選點(diǎn)范圍，確保滿足以下條件：1. C值（BET常數(shù)）大于0,，以保證吸附過程以物理吸附為主,；2. 線性回歸因子處于0.999到1之間，以保證數(shù)據(jù)的線性相關(guān)性,。若直接采用標(biāo)準(zhǔn)選點(diǎn)范圍可能導(dǎo)致比表面積計(jì)算值偏離真實(shí)值,，因此需根據(jù)材料的吸附特性靈活調(diào)整選點(diǎn)區(qū)間。而對(duì)于介孔碳,，BET法適用性較好,，但在數(shù)據(jù)采集和分析時(shí)需特別注意滯后環(huán)區(qū)域的影響。滯后環(huán)區(qū)域（通常出現(xiàn)在相對(duì)壓力P/P0約為0.4-0.8之間）反映了毛細(xì)凝聚現(xiàn)象,，若在此區(qū)域選取數(shù)據(jù)點(diǎn),，可能導(dǎo)致比表面積計(jì)算結(jié)果出現(xiàn)偏差。因此,，應(yīng)避免在滯后環(huán)區(qū)域選點(diǎn),，以準(zhǔn)確反映材料的真實(shí)特性。

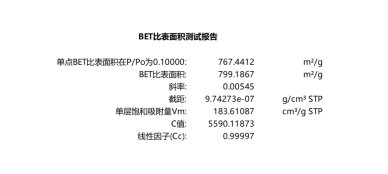

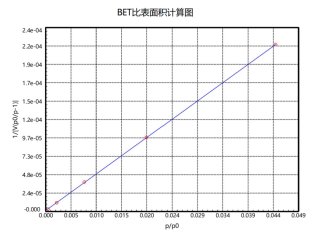

BET比表面積計(jì)算圖

比表面積測(cè)試分析注意事項(xiàng)

a,、 BET 數(shù)據(jù)異常處理：

在使用BET理論分析比表面積時(shí),，若出現(xiàn)C值為負(fù)或過高的情況,，可能由以下原因?qū)е拢?/span>

選點(diǎn)范圍不合理：BET線性區(qū)的標(biāo)準(zhǔn)范圍為0.05 - 0.3 P/P0，但某些材料（如微孔碳）可能偏離此范圍,。此時(shí)需調(diào)整選點(diǎn)區(qū)間,，確保C值大于0且線性回歸因子接近1。

樣品量不足：樣品量過少可能導(dǎo)致吸附數(shù)據(jù)不穩(wěn)定,，進(jìn)而影響C值的準(zhǔn)確性,。可通過增加樣品量來改善數(shù)據(jù)質(zhì)量,，獲得更可靠的吸附等溫線,。

材料特性影響：對(duì)于超微孔材料，N?分子在77K下可能存在擴(kuò)散限制,，可嘗試使用Ar（87K）作為吸附質(zhì)以優(yōu)化數(shù)據(jù),。

b、 Langmuir與BET表面積分析方法選擇：

Langmuir表面積分析法：基于單分子層吸附理論,，適用于僅含微孔的材料,。其假設(shè)吸附表面均勻且吸附分子間無相互作用，因此在微孔材料的比表面積分析中具有一定適用性,。

BET表面積分析法：基于多分子層吸附理論,，是目前主流的比表面積分析方法，適用于微孔,、介孔及大孔材料,。其適用范圍更廣，但在分析微孔材料時(shí)需注意選點(diǎn)范圍的調(diào)整,。

在實(shí)際分析中,，需根據(jù)樣品特性與種類合理選擇分析方法：

對(duì)于純微孔材料，可同時(shí)參考Langmuir和BET法的結(jié)果,，結(jié)合材料的吸附特性進(jìn)行綜合判斷,。

對(duì)于含介孔或大孔的材料，優(yōu)先采用BET法,，并確保選點(diǎn)范圍避開滯后環(huán)區(qū)域,。

對(duì)于超微孔材料，需特別注意吸附質(zhì)選擇和低壓區(qū)數(shù)據(jù)精度,，必要時(shí)結(jié)合DFT或NLDFT模型進(jìn)行更精確的表征,。

2.3 孔徑分析方法

在我們用氮?dú)庠谝旱獪囟认聦?duì)多孔碳材料進(jìn)行孔徑分析時(shí)候，常見的孔徑分析方法包括HK法,，SF法,，BJH法以及DFT法等，每一種孔計(jì)算模型都有自己的適用范圍,，要根據(jù)模型建立的條件選擇與實(shí)驗(yàn)匹配的分析方法,，這樣才能確保分析結(jié)果的準(zhǔn)確性和可靠性,。

在微孔分析中,，HK法主要用于微孔（孔徑＜2 nm）分析,，其理論假設(shè)基于狹縫狀微孔內(nèi)的吸附勢(shì)場(chǎng)，能夠較好地契合碳材料中常見的狹縫形微孔結(jié)構(gòu),，適用于活性炭,、石墨烯基多孔碳等以狹縫孔為主的材料。而另一個(gè)經(jīng)常提到的SF法則更適合沸石分子篩內(nèi)的圓柱孔內(nèi)的吸附情況,。沸石分子篩具有規(guī)則的晶體結(jié)構(gòu),，內(nèi)部存在大量均勻分布的圓柱狀微孔，SF 法正是基于這樣的結(jié)構(gòu)特點(diǎn)構(gòu)建理論模型,。

在使用BET理論分析比表面積時(shí),，若出現(xiàn)C值為負(fù)或過高的情況，可能由以下原因?qū)е拢?/span>

選點(diǎn)范圍不合理：BET線性區(qū)的標(biāo)準(zhǔn)范圍為0.05 - 0.3 P/P0,，但某些材料（如微孔碳）可能偏離此范圍,。此時(shí)需調(diào)整選點(diǎn)區(qū)間，確保C值大于0且線性回歸因子接近1,。

樣品量不足：樣品量過少可能導(dǎo)致吸附數(shù)據(jù)不穩(wěn)定,，進(jìn)而影響C值的準(zhǔn)確性?？赏ㄟ^增加樣品量來改善數(shù)據(jù)質(zhì)量,，獲得更可靠的吸附等溫線。

材料特性影響：對(duì)于超微孔材料,，N?分子在77K下可能存在擴(kuò)散限制,，可嘗試使用Ar（87K）作為吸附質(zhì)以優(yōu)化數(shù)據(jù)。

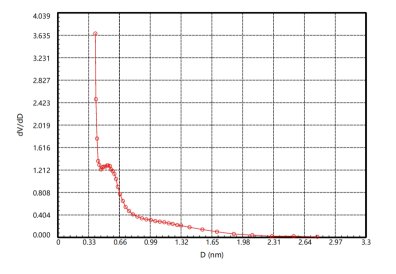

HK法孔徑微分分布曲線（dV/dD）

在介孔分析中,，BJH法（Barrett-Joyner-Halenda法）是研究者常用的方法之一,，但其應(yīng)用存在一定的限制和注意事項(xiàng)：主要適用于氮?dú)馕綏l件下的介孔與大孔分析。并且在實(shí)際分析時(shí),，BJH法的分析結(jié)果依賴于所選用的吸附支或脫附支數(shù)據(jù),，而兩者反映的物理過程不同。由于吸附支和脫附支所反映的物理過程存在差異,，所以基于兩者得到的分析結(jié)果往往會(huì)有所不同,。吸附支：反映毛細(xì)凝聚過程，通常適用于開孔結(jié)構(gòu)的分析,。脫附支：反映毛細(xì)蒸發(fā)過程,，通常適用于瓶頸孔或墨水瓶孔結(jié)構(gòu)的分析。

如下圖展示的便是同一材料分別采用吸附支和脫附支進(jìn)行 BJH 法分析后呈現(xiàn)出的不同結(jié)果,。

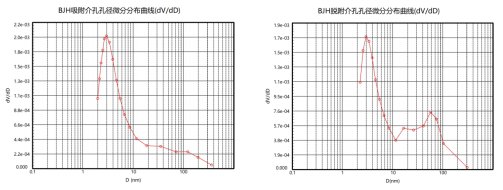

BJH吸附與脫附的孔徑微分分布曲線

非定域密度泛函理論（NLDFT）是對(duì)最初 DFT 理論的優(yōu)化與改進(jìn),，在分析微孔和介孔樣品的孔徑分布方面應(yīng)用頗為頻繁,。該理論可用于全孔分析，具有較高的精度,，能夠更為準(zhǔn)確地描繪流體分子與孔壁之間的相互作用,。然而，DFT方法在實(shí)際應(yīng)用中仍存在一些挑戰(zhàn)和注意事項(xiàng),。由于DFT方法的多樣性和復(fù)雜性,，行業(yè)內(nèi)尚未形成完全統(tǒng)一的標(biāo)準(zhǔn)，這可能導(dǎo)致不同模型之間的分析結(jié)果存在差異,，比如 NLDFT 與 QSDFT 等不同的 DFT 變體,，由于其理論基礎(chǔ)和計(jì)算方式的差異，可能會(huì)得出不同的分析結(jié)果,。目前,，在該行業(yè)內(nèi)對(duì)于 DFT 方法尚未形成完全統(tǒng)一的標(biāo)準(zhǔn)，這也使得傳統(tǒng)的分析方法,，例如 BJH 法,、HK 法、SF 法等,，在某些領(lǐng)域中依然占據(jù)著主導(dǎo)地位,。如下圖所示，展示了 DFT 法與 HK 法,、SF法針對(duì)微孔分析所呈現(xiàn)出的不同結(jié)果,，從中可以直觀地感受到兩種方法之間的差異。

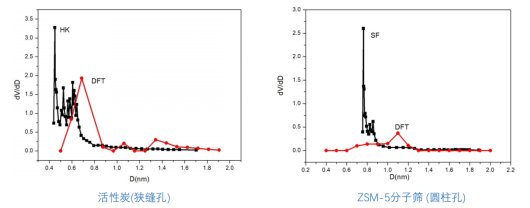

DFT法與HK法,、SF法分析對(duì)比

在分析超微孔（孔徑<0.7 nm）時(shí),，為避免N?分子在77K下可能出現(xiàn)的擴(kuò)散動(dòng)力學(xué)限制問題，優(yōu)先選用Ar（87K）作為吸附質(zhì),。然而,，若實(shí)驗(yàn)?zāi)康臑闄M向?qū)Ρ炔煌牧系男阅埽騼H需進(jìn)行比表面積分析,，N?（77K）仍可作為推薦吸附質(zhì),，因其在常規(guī)比表面積測(cè)試中具有較高的普適性和數(shù)據(jù)可比性。

三,、總結(jié)

綜上所述,，本文系統(tǒng)總結(jié)了多孔碳材料在比表面積計(jì)算和孔徑分析中的關(guān)鍵注意事項(xiàng)及常用方法。通過合理運(yùn)用BET法,、Langmuir法,、HK法、SF法、BJH法以及DFT法（如NLDFT,、QSDFT）等分析手段,，并結(jié)合吸附質(zhì)選擇、預(yù)處理?xiàng)l件優(yōu)化,、低壓區(qū)數(shù)據(jù)采集等實(shí)驗(yàn)策略,，能夠精準(zhǔn)解析多孔碳材料復(fù)雜的孔結(jié)構(gòu)特征，為其在儲(chǔ)能,、催化,、吸附分離等領(lǐng)域的應(yīng)用提供可靠的數(shù)據(jù)支撐。

在后續(xù)的文章系列中,，我們將深入探討多孔碳材料在具體應(yīng)用場(chǎng)景中的性能表現(xiàn)，并結(jié)合文獻(xiàn)數(shù)據(jù)詳細(xì)解讀其結(jié)構(gòu)與性能之間的構(gòu)效關(guān)系,。通過理論與實(shí)踐的緊密結(jié)合,，我們希望能夠助力廣大研究者更全面、深入地理解多孔碳材料的特性,，推動(dòng)其在新能源,、環(huán)境治理、催化化學(xué)等領(lǐng)域的創(chuàng)新應(yīng)用與發(fā)展,。

參考文獻(xiàn)

[1] Lawrence, Mike, and Yunhong Jiang. "Porosity, pore size distribution, micro-structure." Bio-aggregates based building materials: state-of-the-art report of the RILEM technical committee 236-BBM (2017): 39-71.

[2] McEnaney, Brian. "Adsorption and structure in microporous carbons." Carbon 26.3 (1988): 267-274.

[3] Liu, Yu, Xiaomin Xu, and Zongping Shao. "Metal-organic frameworks derived porous carbon, metal oxides and metal sulfides-based compounds for supercapacitors application."Energy Storage Materials 26 (2020): 1-22.

[4] Bao, Lixia, Peifeng Gao, and Shaochun Peng. "Analysis method of pore size distribution of porous materials."Mater. Sci 10 (2020): 95-103.

[5] Bardestani, Raoof, Gregory S. Patience, and Serge Kaliaguine. "Experimental methods in chemical engineering: specific surface area and pore size distribution measurements—BET, BJH, and DFT."The Canadian Journal of Chemical Engineering 97.11 (2019): 2781-2791.

精微高博（JWGB）作為國家級(jí)科技儀器領(lǐng)域的領(lǐng)軍企業(yè),。同時(shí)下屬了Altamira Instruments（美國）、RUBOLAB GmbH （德國）,、Instrument Specialists（ISI）三個(gè)海外全資子公司,。精微高博（JWGB）旨在推動(dòng)科技進(jìn)步，提升實(shí)驗(yàn)室工作效率,，解決各種分析領(lǐng)域的挑戰(zhàn),。

精微高博（JWGB）是專注于比表面積及孔徑分析儀、多組分競(jìng)爭(zhēng)分析儀,、化學(xué)吸附儀,、重量法吸附儀、變溫變壓吸附儀,、高壓吸附儀,、壓汞儀等吸附類儀器，以及微反評(píng)價(jià)裝置,、真密度儀,、磁懸浮天平、熱重分析儀,、X射線衍射儀等高端分析儀器的研發(fā),、制造、銷售和服務(wù)于一體的國家級(jí)高新技術(shù)企業(yè)。

服務(wù)熱線
400-600-5039
