中國粉體網訊  玻璃因具有熱膨脹系數低、電氣絕緣性能好等優勢,被芯片設計開發者引入芯片封裝領域作為封裝基板使用,。玻璃基板為芯片提供了穩定的支撐平臺,可確保封裝過程中芯片不會因基板變形或不平坦而受損,。

玻璃基板的成分體系

芯片封裝用玻璃基板的成分體系主要包括硼硅酸鹽玻璃體系,、鋁硅酸鹽玻璃體系和無堿鋁硼硅玻璃體系,。

硼硅酸鹽玻璃基板：通常包括質量分?jǐn)?shù)約80%的SiO和12%~13%的B2O3,該玻璃體系具有耐熱性好,、熱膨脹系數低和化學穩定性高等優點,。硼硅酸鹽玻璃基板能夠提供優異的熱穩定性,不易因芯片發熱而產生翹曲變形或電路連接的破壞,因此非常適用于對熱穩定性要求高的電子封裝,。

鋁硅酸鹽玻璃基板：主要由SiO2和Al2O3組成,同時包含堿金屬氧化物(R2O)和堿土金屬氧化物(RO),。這種玻璃體系具有優異的光學性能,、較低的表面張力和熱膨脹系數,。鋁硅酸鹽玻璃基板適用于需要高機械強度和耐磨損的電子封裝應用。

無堿鋁硼硅玻璃基板：無堿鋁硼硅玻璃基板不含堿金屬氧化物或含量極低(通常質量分?jǐn)?shù)不超過0.1%),。在酸,、堿和有機溶劑中耐腐蝕性出色,能夠長期保持穩定的物理和化學性能，還具有良好的機械性能,，能夠抵抗外部沖擊和機械應力,，常用于微機電系統器件(如加速度計、陀螺儀和壓力傳感器),這些器件要求基板具有高機械強度和低熱膨脹系數,。

玻璃基板的主要理化性能要求

介電常數：介電常數是衡量玻璃材料在電場中儲存電荷能力的指標,較高的介電常數可能導致信號延遲或失真,。在高頻信號傳輸中,相比硅基板,介電常數低的玻璃基板更具優勢。另外,過高的介電常數會增加寄生電容,進而影響電路的性能(如信號完整性和信號傳輸速度),。因此,低介電常數的玻璃基板更適用于高頻電子器件,如微波和射頻等領域,。

介電損耗：介電損耗是衡量玻璃材料在電場中損失電能能力的指標，而介電損耗正切(tanδ)是介電損耗的量化指標,能定量表示材料在特定頻率下電能損失與儲能之間的比率,。低介電損耗意味著在電場作用下能量損失較少,能夠有效提高器件的能量效率,。高介電損耗會導致信號在傳輸過程中衰減,影響信號的強度和質量,同時也會產生更多的熱量,需要更好的熱管理措施。

熱膨脹系數：玻璃基板的熱膨脹系數需要與其他封裝材料匹配,從而減少熱作用導致的變形,。低熱膨脹系數能夠確保玻璃基板形狀和尺寸在長期使用中保持穩定,減少應力累積,提高電子器件的可靠性,。

機械性能：玻璃基板的機械性能決定了封裝結構的可靠性。密度較低的玻璃基板能有效減輕器件質量,且保持足夠的機械強度,。彈性模量是衡量材料抵抗變形能力的指標,較高的彈性模量可確保封裝時玻璃基板的穩定性,減少失效風險,。維氏硬度是反映材料抗劃傷性和耐磨性的指標,高硬度玻璃基板有助于提升封裝的耐用性。斷裂韌性則表示材料在裂紋擴展時的抗斷裂能力,較高的斷裂韌性可防止玻璃基板在受力時出現裂紋,，確保封裝的完整性和穩定性,。

光學性能：在光學與電子器件的封裝中,玻璃基板可能會受到機械應力,這些機械應力會導致玻璃基板的光學性能發生變化,進而影響光信號的傳輸和器件的性能。因此玻璃基板應具備高透光率,以確保光信號的有效傳輸,。

蝕刻性能：玻璃基板通常采用激光誘導蝕刻技術進行玻璃通孔（TGV）的打孔,。TGV工藝通過在玻璃基板上形成精細的通孔結構,為芯片封裝中的電氣互連提供通道。在此工藝中,，氫氟酸的蝕刻速率在TGV加工中至關重要,。適當?shù)奈g刻速率可確保獲得高深寬比、高垂直度的通孔,。光滑的孔壁能降低電阻和電容效應,提升信號傳輸穩定性與速度,。合理控制蝕刻速率還可提高加工效率,減少拋光與清洗步驟,優化整體工藝流程。

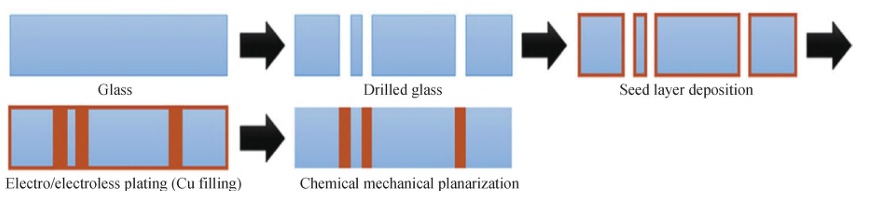

TGV制作工藝過程  來源：Choi K.Eco-friendly glass wet etching for MEMS application: a review

參考來源:

張興治.玻璃基板在芯片封裝中的應用和性能要求

陳力.玻璃通孔技術研究進展

趙瑾.玻璃通孔三維互連技術中的應力問題

樊江濤.高介電常數陶瓷的介電行為及儲能性能研究

Choi K.Eco-friendly glass wet etching for MEMS application: a review Liu.Advances in embedded traces for 1.5 μm RDL on 2.5D glass interposers.
