中國粉體網訊 根據金屬粉末注射成形（MIM）的流程,，MIM工藝需要的主要機械設備包括混煉造粒整體機,、MIM專用注射機,、脫脂爐,、燒結爐以及多種檢測設備,、二次加工設備等,。
混煉設備
為了使粉體表層均勻覆蓋著黏結劑,，同時具備良好的結合力,、穩定性、成形性,，以及有利于后續脫脂和燒結工藝,，要求混煉裝置扭矩和溫度恒定，確�,；炝系玫骄鶆虻募羟辛�,，防止粉體顆粒和組織偏析；要求捏合裝置混料具有可重復性,、便于清洗,、能耗低，目前應用較成熟的捏合裝置有雙行星混料機,、單螺桿擠出機,、雙偏心輪混料器、Z式齒輪混料器,、密煉機,，其中采用較多的是密煉機，它適用于金屬粉體和黏結劑的密煉,。

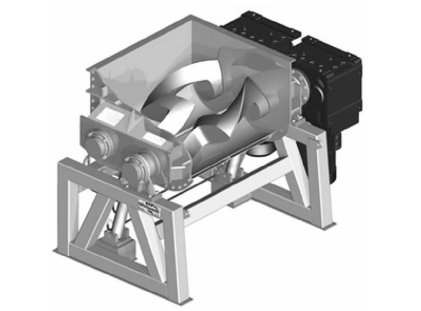

MIM注射料生產用的Z型混料機（圖源：Winkworth Mixers）
密煉機螺旋式轉子多選用2Cr13不銹鋼鑄件,，硬度高，耐磨,，耐腐蝕。特制的轉矩傳感器設備和轉矩測量記錄儀以及物料溫度記錄儀,，能記錄密煉過程中的物料溫度,、轉矩的變化狀況，并可反映密煉過程中電壓,、轉速等技術參數,。輸出軸速度從20～50 r/min可平滑調整，效率高,，適應各種物料不同配方的試驗條件,。
注射成形設備
為適用MIM工藝，對標準的塑料注射成形機都要進行一些較小的改進,，包括注射缸,、螺桿的幾何形狀等。和標準的熱塑性塑料注射成形相比,，MIM的壓縮比較小,，一般采用（1.4～1.6）：1.0,，同時，螺桿材料的耐磨性要高,，壓縮區要加長,。
實際制作中，常用的成形裝置有雙回路注射成形機,、雙模板注射機,、無拉桿注射機、全自動注射機,、電磁動態注射成形機等,。雙模板注射機把塑化和注射分離，塑化由擠出機穩定塑化,；雙柱塞鎖模力穩定均衡,，計數精確；雙模板無拉桿注射機大大簡化了注射機鎖模系統,；全自主注射機采用電動機械驅動結構代替液壓動力傳動系統,，扭矩得到高傳動轉速與行程調節更精確。其中,，柱塞注射機因其穩定性高,、測量精確，在實際生產中更受行業內人士的青睞,。
脫脂設備
目前生產中常用的脫脂方法有熱脫脂,、溶劑脫脂、催化脫脂,、虹吸脫脂等,。考慮不同工業生產規模以及實際工業生產狀況,，按照脫脂方法可將設備分成熱脫脂爐,、溶劑脫脂爐、虹吸脫脂爐,、催化脫脂爐,；也可根據機器工作方式，將脫脂設備分成批料式和連續式兩種,，其中催化脫脂是比較先進的脫脂方法,，連續式脫脂燒結一體爐被應用于工業化生產中。當成形出生坯后,，進行脫脂,，通過萃取方法將生坯中黏結劑分離出來，再通過烘干將坯體中萃取劑蒸發，最后進行燒結,。
燒結設備
燒結過程通常在真空或氣氛下高溫加熱,，使脫脂的坯體最終致密化。按燒結壓力分為常壓燒結和加壓燒結,；按工作方式分成間斷式和連續式兩類,；按加熱方式主要分成電阻加熱電爐和感應加熱電爐，同時又可以分為對燒結體直接電加熱和間接電加熱兩種形式,；按燒結溫度差異,，可把燒結裝置分成中溫?zé)Y(jié)爐（900～950℃）和高熱燒結爐（1100～1 700℃）；按保護氣氛的差異又可分成空氣燒結爐,、氫氣燒結爐（如鉬絲爐,、不銹鋼管式氫氣爐）、真空燒結爐等,，真空燒結爐和鉬絲爐實際應用較廣,。
資料來源：
[1]王浩然等：金屬粉末注射成形工藝及研究進展，山東工業陶瓷研究設計院
[2]R M German：金屬注射成形（MIM）生產工藝與應用概要,，圣地亞哥州立大學
