中國粉體網訊  近日,，聯茂電子股份有限公司公開一項名為“改質中空微球的制造方法”的發明專利,，針對高頻傳輸對介電基材低介電常數、低介電損耗的需求,，推出創新解決方案,，有望解決現有中空微球在相容性與電氣性能上的技術瓶頸。

突破傳統填料性能局限

在高頻通信與電子組件領域,，介電基材的性能至關重要,。傳統使用的硼硅酸鹽玻璃中空微球因含金屬氧化物，存在介電損耗高,、熱穩定性差的問題,；而中空二氧化硅填料雖具備耐熱性與機械性能優勢，但與有機相分子相容性不佳,，導致加工難度大,，限制了其在介電基材中的應用,。聯茂電子的研發團隊聚焦這一行業痛點,，通過分子設計改良，開發出表面改質技術,，旨在提升中空二氧化硅的相容性與加工性,，同時優化介電性能。

四步改質實現性能躍升

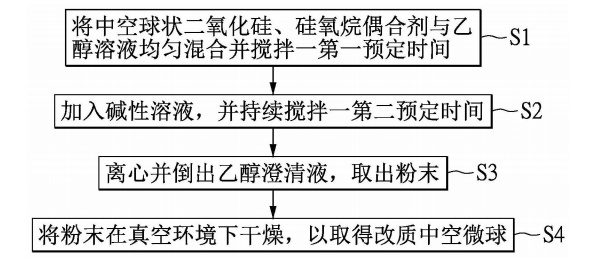

該制造方法通過以下關鍵步驟實現中空微球的表面改質：

1.混合攪拌：將中空球狀二氧化硅,、硅氧烷偶合劑與乙醇溶液均勻混合,，在室溫下攪拌30-60分鐘，使硅氧烷偶合劑充分吸附于二氧化硅表面,。硅氧烷偶合劑可選乙烯基三甲氧硅烷,、3甲基丙烯酸基丙基三甲氧基硅烷等多種類型，中空二氧化硅與偶合劑的重量比控制在1:10至1:25,，優選1:10至1:20,，以確保官能基的有效接枝。

2.堿性環境反應：加入pH值為10-12的堿性溶液（如25%氯化銨溶液,、氫氧化鈉溶液等）,，持續攪拌24-36小時，促進偶合劑與二氧化硅表面羥基發生縮合反應,，形成穩定化學鍵,。

3.離心分離：通過離心操作分離乙醇澄清液，取出改質后的粉末,，去除未反應的偶合劑及副產物,。

4.真空干燥：將粉末在100℃真空環境下干燥2小時,，獲得表面接枝有CH3CH2、C=C,、OH等官能基的改質中空微球,。傅立葉轉換紅外線光譜圖顯示，改質后的中空二氧化硅成功引入多種官能基,，為提升相容性奠定基礎,。

相容性與電氣特性雙提升

通過優化工藝參數，該技術制備的改質中空微球展現出顯著性能優勢：

相容性顯著改善：在樹脂組合物中（如聚苯醚樹脂體系）,，改質微球與有機相均勻分散,，靜置后無沉淀或懸浮現象，解決了傳統中空二氧化硅填料相容性差的難題,。

介電性能優異：介電基材在10GHz下的介電常數低于2.9,，介電損耗小于0.003，優于未改質的中空微球及玻璃填料體系,。同時,，熱膨脹系數（CTE）低至0.6-0.7ppm/℃，玻璃化轉變溫度（Tg）超過200℃,，兼具良好的熱穩定性與機械性能,。

工藝適應性強：核心步驟在室溫下進行，無需高溫高壓條件,，降低能耗與設備要求,，且可通過調整偶合劑類型與配比，靈活適配不同介電基材需求,。

拓展高頻電子與復合材料領域

聯茂電子的改質中空微球技術不僅可直接應用于高頻傳輸?shù)慕殡娀���,，如印刷電路板、金屬箔積層板等,，還可與熱固性聚合物,、無機填料共混，制備低介電常數的復合材料,，在5G通信,、航空航天電子等領域具有廣泛應用潛力。通過表面官能基的設計,，該微球還可進一步拓展至傳感器,、催化劑載體等功能性材料領域。

隨著高頻電子技術的快速發展,，聯茂電子此次技術突破有望為行業提供更高效的介電解決方案,，推動低損耗、高穩定性電子材料的升級換代,。

關于聯茂電子

聯茂電子成立于1997年4月10日,，集團總部位于臺灣省新竹縣,，主要產品有銅箔基板、膠片,、多層壓合基板專業代工,、散熱材料等。

參考來源：國家知識產權局,；聯茂電子官網
