日韩av在线高清免费毛片日韩欧美一级成人|女人18以后毛片|国产18女人毛多水多毛片|乱系列人妻视频|中文字幕久久熟女人妻av|91麻豆人妻|校花被我玩弄|父女乱荡|高潮videossex潮喷另类|日本在线观看人妻,黑人侵犯日本人妻,色哟哟视频线在线播放欧美,亚洲欧美国产国产一区第二页

應(yīng)用背景

X射線衍射技術(shù)是研究材料結(jié)構(gòu)的重要實驗工具,，其結(jié)果能為功能材料的設(shè)計和改性提供重要的理論依據(jù),，而樣品制備的質(zhì)量直接影響XRD譜圖效果，如由于不當(dāng)制樣可引起的實驗數(shù)據(jù)誤差,，給結(jié)果分析帶來巨大挑戰(zhàn),。因此，了解XRD樣品的觀測要求,、制備過程,，提高樣品制備質(zhì)量，可以為XRD實驗起到事半功倍的效果,。

X射線衍射（XRD）技術(shù)可應(yīng)用于多種樣品類型的分析,，包括粉末、塊狀,、薄膜和纖維等,。樣品不同、分析目的不同,，采取的樣品制備方法不同,，特別是微量樣品的制備，因其對精確度和靈敏度的要求,，一直是XRD分析中備受關(guān)注的焦點,。

應(yīng)用案例

本文將對不同質(zhì)量的微量LaB6樣品進行測試并作數(shù)據(jù)對比，以驗證界FRINGE微量樣品臺測試微量樣品的可行性,。

(1)測試參數(shù)

(2)樣品制備

制樣方法：制備微量樣品須選用微量樣品架,，且將微量粉末樣品分散在樣品架中心,；極微量樣品可用不溶的易揮發(fā)溶劑分散，如乙醇或丙酮等,，使粉末成為薄層漿液狀,，均勻地涂布開來，形成一個單顆粒層的厚度就可以,，待乙醇或丙酮揮發(fā)至干即可進行測量,。本次微量樣品臺由3D打印和硅片組成，將微量粉末樣品放到樣品臺中央,，滴1-2滴酒精或其它揮發(fā)溶劑滴到粉末上,，并用工具將其盡量均勻攤開，不能有肉眼可見的突起,。

測試分組：①硅片襯底,、②5 mg LaB6、③10 mg LaB6,、④20 mg LaB6,、⑤50 mg LaB6、⑥100 mg LaB6,、⑦普通玻片制樣,。

(3)測試結(jié)果及數(shù)據(jù)分析

a.測試圖譜

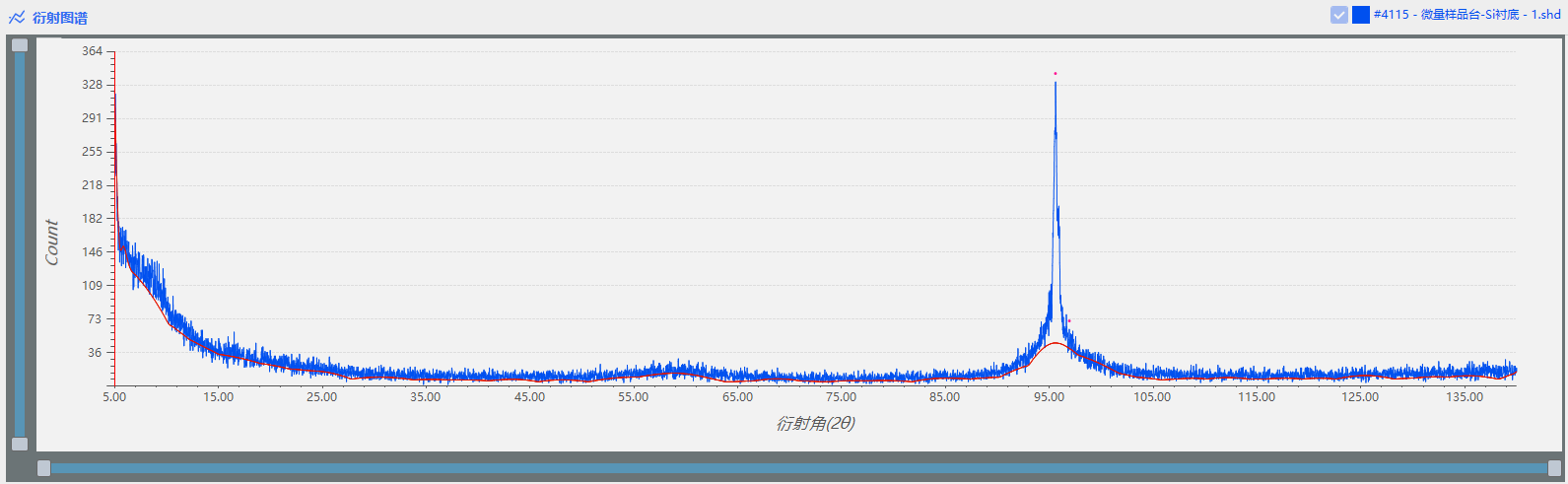

圖1. 硅片襯底的XRD圖譜

圖2. 微量樣品臺加載5 mg LaB6樣品的XRD圖譜

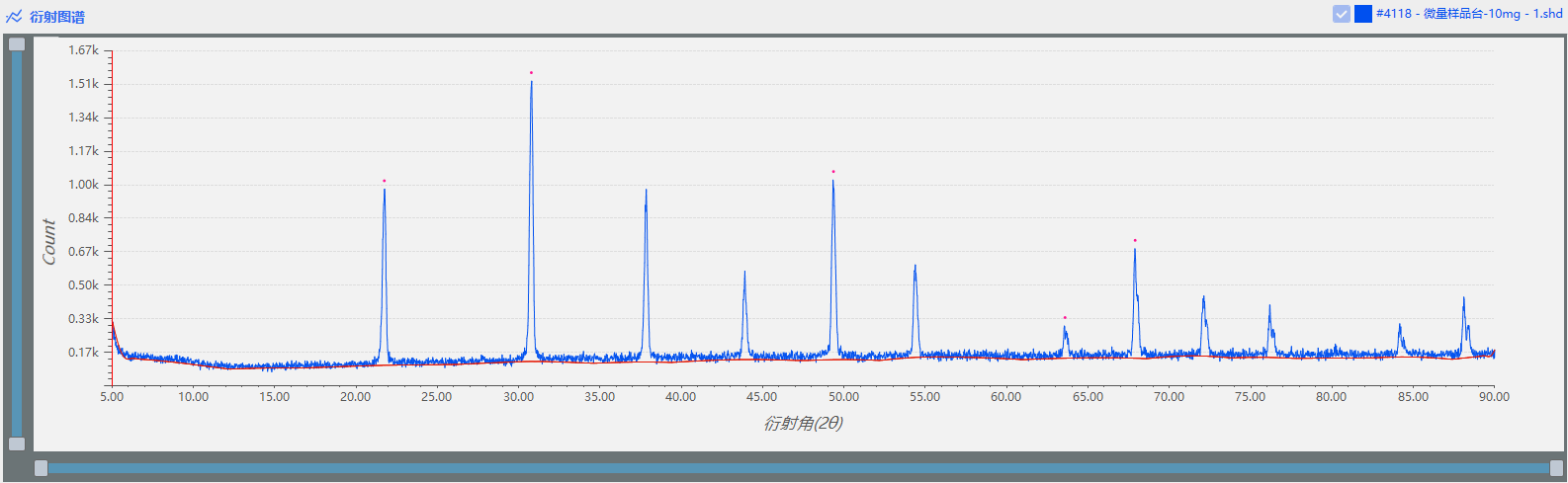

圖3. 微量樣品臺加載10 mg LaB6樣品的XRD圖譜

圖4. 微量樣品臺加載20 mg LaB6樣品的XRD圖譜

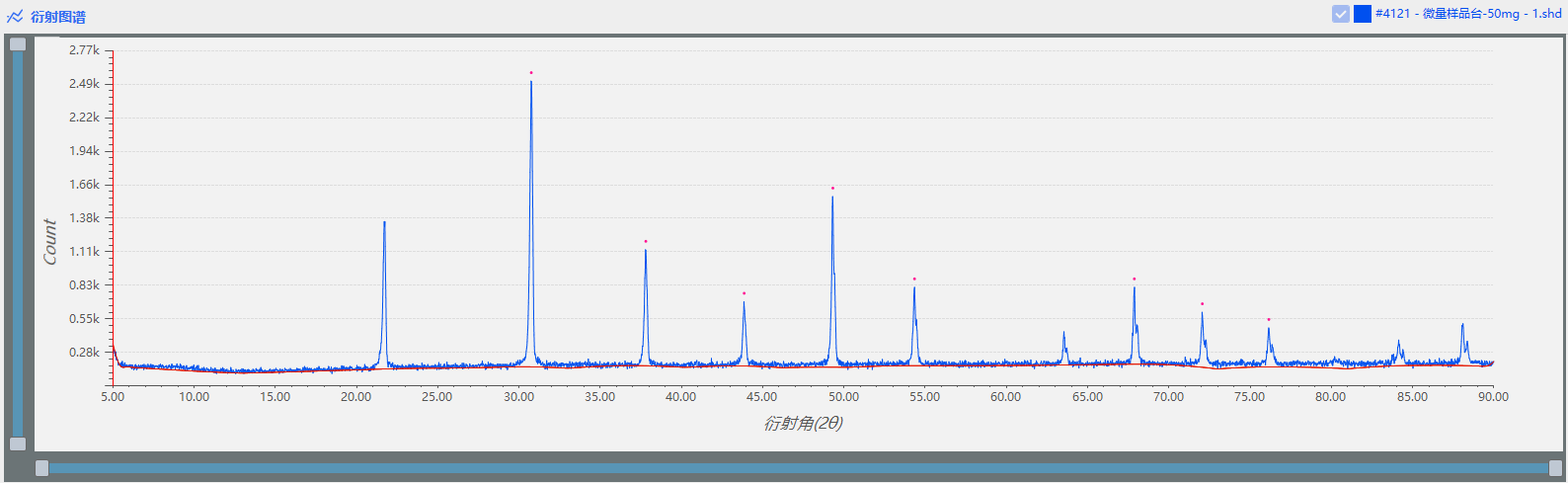

圖5. 微量樣品臺加載50 mg LaB6樣品的XRD圖譜

圖6. 微量樣品臺加載100 mg LaB6樣品的XRD圖譜

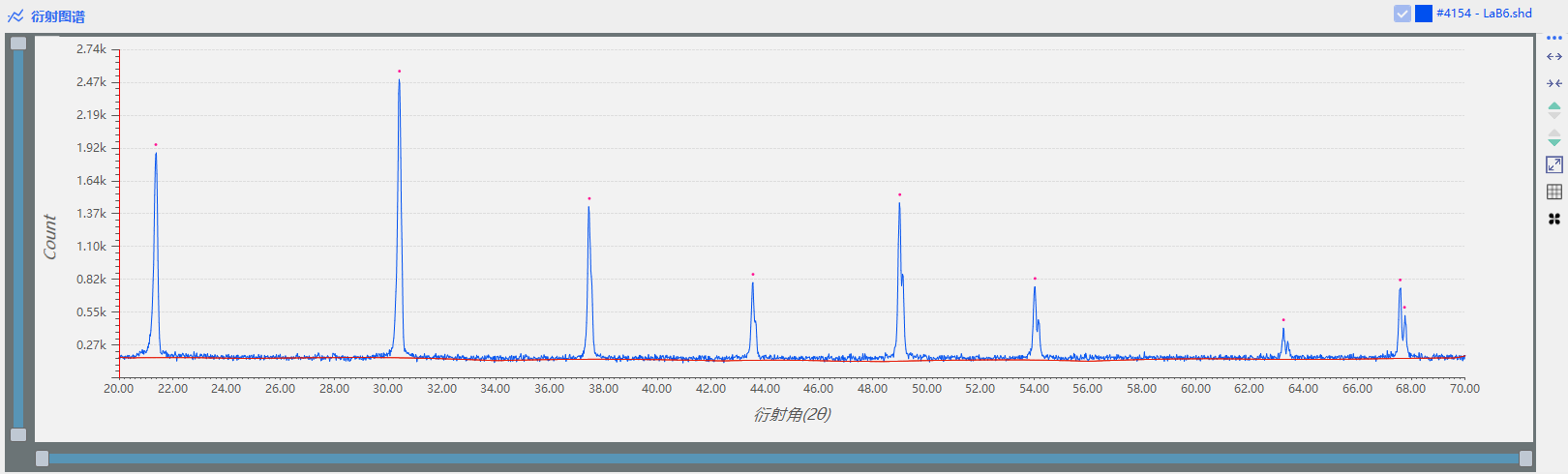

圖7. 普通玻片制備LaB6樣品的XRD圖譜

圖8. 六組樣品疊加XRD圖譜

b.數(shù)據(jù)對比

c.結(jié)論

（1）硅片襯底的圖譜在5~90°范圍內(nèi)不存在衍射峰，且背景線較為平整,。

（2）由表1可知,，在樣品量增加到50mg時，峰高值達到最大,，50mg組與普通玻片制樣組進行對比可知,，兩者峰高近似，普通玻片峰位偏差較小,，僅有0.023,。由以上分析可以推測，微量樣品臺可以對50mg以下樣品進行測試,。
