桂林礦山機(jī)械有限公司

已認(rèn)證
桂林礦山機(jī)械有限公司
已認(rèn)證

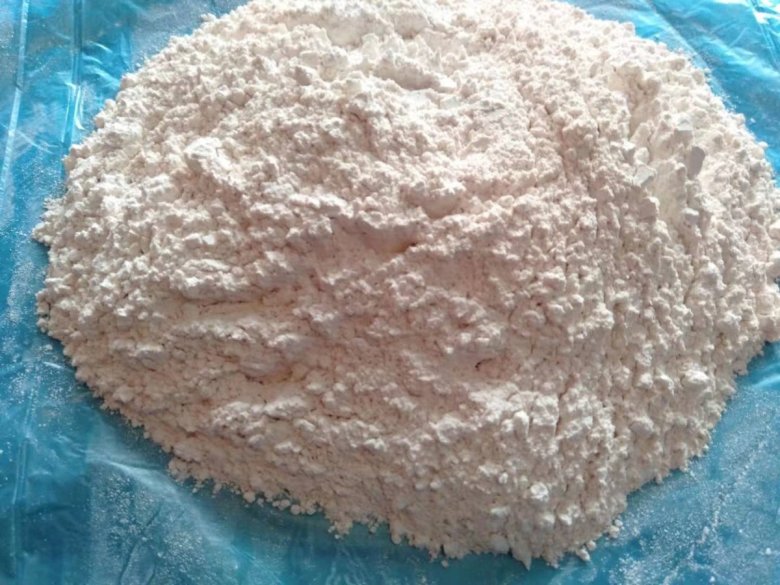

天然礦物白云石,,化學(xué)式為 MgCa(CO3)2,。加熱后,,白云石中 MgCO3 在750℃左右分解,CaCO3 在 950℃左右分解,,分解后CO2氣體逸出,。白云石的理論組成為MgO 42%,CaO 58%,。天然白云石(稱為白云巖)除了 MgO和CaO以外,,還含有SiO2、Al2O3,、Fe2O3 等雜質(zhì),。MgO與CaO均為高熔點(diǎn)氧化物,MgO熔點(diǎn)為2800℃,,CaO熔點(diǎn)為2570℃,,其共熔溫度為2370℃。
我國白云石資源十分豐富,,已探明的儲(chǔ)量在40億噸以上,資源遍布各省,、自治區(qū),,特別是山西、寧夏,、河南,、吉林、青海,、貴州等省,。遼東半島、冀東,、內(nèi)蒙古,、江蘇、山西,、福建等地有大型礦床,,湖北、湖南,、廣西,、貴州等地有較大礦床。這些地區(qū)發(fā)展鎂鈣質(zhì)耐火材料工業(yè),,可以就地取材,,降低運(yùn)輸成本,。
鎂鈣質(zhì)耐火材料的生產(chǎn)工藝如下:選出雜質(zhì)含量低純度高的白云石、菱鎂礦,,然后各自輕燒,,進(jìn)行粉碎,再按一定質(zhì)量比配料,,而后壓球或用壓磚機(jī)壓成荒坯,,最后在豎窯或隧道窯、回轉(zhuǎn)窯中進(jìn)行煅燒鎂鈣砂,。目前國內(nèi)有 5 種生產(chǎn)鎂鈣砂的工藝,,具體如下:
焦炭豎窯煅燒工藝
將輕燒白云石粉消化后與輕燒鎂砂粉按質(zhì)量比配料共磨,將共磨粉放到混碾機(jī)中加水?dāng)嚢?,攪拌均勻后壓球,,自然干燥后入焦炭豎窯煅燒。
重油豎窯煅燒工藝
將消化的白云石粉與輕燒鎂砂粉共磨,,然后干壓制球,,干燥好后入窯煅燒。
隧道窯煅燒工藝
將白云石和菱鎂礦輕燒后配料,,加水消化,,用水碾機(jī)碾碎,再入球磨機(jī)濕磨,,料漿經(jīng)壓濾機(jī)壓成料餅,,干燥后再壓成荒坯,送入窯內(nèi)煅燒,。
電熔工藝
將天然白云石與菱鎂礦配料,,混合均勻后在2750℃以上的高溫下熔融。
回轉(zhuǎn)窯煅燒工藝
將白云石破碎為2~8 mm粒度,,在燃油回轉(zhuǎn)窯中一步煅燒成1~7 mm的顆粒料,。
文章內(nèi)容及圖片來源于網(wǎng)絡(luò),貴在分享,,如有侵權(quán)請告知?jiǎng)h除,!
相關(guān)產(chǎn)品
更多
相關(guān)文章
更多
技術(shù)文章
2025-06-06技術(shù)文章
2025-06-06技術(shù)文章
2025-06-06技術(shù)文章
2025-06-06虛擬號(hào)將在 秒后失效
使用微信掃碼撥號(hào)
