日韩av在线高清免费毛片日韩欧美一级成人|女人18以后毛片|国产18女人毛多水多毛片|乱系列人妻视频|中文字幕久久熟女人妻av|91麻豆人妻|校花被我玩弄|父女乱荡|高潮videossex潮喷另类|日本在线观看人妻,黑人侵犯日本人妻,色哟哟视频线在线播放欧美,亚洲欧美国产国产一区第二页

1、鈣含量

鈣含量是碳酸鈣的重要質(zhì)量技術(shù)指標(biāo),，改性母料對(duì)碳酸鈣的鈣含量要求較高,，一般在98%以上。鈣含量越高,，碳酸鈣的加工性能越穩(wěn)定,。當(dāng)鈣含量較低時(shí)，就會(huì)增加重金屬和其他非金屬等雜質(zhì)含量,，不但影響碳酸鈣的使用,，還會(huì)影響加工工藝,，波及產(chǎn)品質(zhì)量或?qū)庸ぴO(shè)備造成危害等。

2,、白度及色相

碳酸鈣的白度直接影響改性母料的白度及著色性,，改性母料對(duì)碳酸鈣的白度要求非常嚴(yán)格。

目前,，400目的碳酸鈣白度要求要達(dá)到95%以上,，有的礦石加工的碳酸鈣白度可達(dá)到97%左右。有些改性母料生產(chǎn)廠家為了使產(chǎn)品白度提高,，常常添加熒光增白劑,，達(dá)到增加白度的效果。

但是由于熒光增白劑的化學(xué)組分在高溫,、高剪切下易發(fā)生分解反應(yīng),，如果熒光增白劑的品種選擇不當(dāng)或添加份數(shù)過(guò)量，不但使產(chǎn)品分解發(fā)黃,，還會(huì)出現(xiàn)不分散或凝聚結(jié)團(tuán)現(xiàn)象,。

熒光增白劑對(duì)涉及衛(wèi)生安全、接觸人體的塑料制品,，會(huì)產(chǎn)生一定的刺激性，不宜使用,。

色相也是碳酸鈣非常重要的技術(shù)指標(biāo),，溫度和色相的決定因素是礦石的結(jié)構(gòu)和來(lái)源。這些因素將直接影響塑料制品的著色性,，影響塑料制品顏色,、光澤度等。所以,，碳酸鈣的白度和色相是不可忽視的重要技術(shù)指標(biāo),。

3、水分及易揮發(fā)物含量

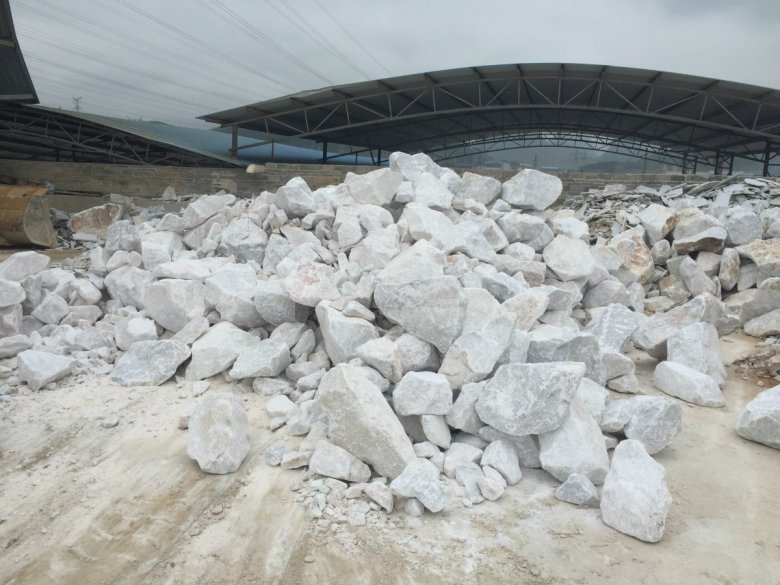

碳酸鈣的原材料——天然大理石,、方解石等,，一般不含結(jié)構(gòu)水。在加工成超細(xì)粉體后,，在加工,、儲(chǔ)運(yùn)過(guò)程中容易受潮吸濕水分。碳酸鈣中有時(shí)會(huì)含有微量的易揮發(fā)物,，這些物質(zhì)如果含量過(guò)高時(shí),，會(huì)對(duì)改性母料和塑料制品造成影響。

水分及易揮發(fā)物含量在碳酸鈣中一般應(yīng)控制在0.3%左右,，實(shí)際應(yīng)用時(shí),，產(chǎn)品中水分含量≥0.3%時(shí),，就易影響產(chǎn)品質(zhì)量，使產(chǎn)品表面粗糙,，產(chǎn)生氣泡,、燒焦、分解等現(xiàn)象,。所以控制好水分含量對(duì)改性母料的質(zhì)量非常重要,，常用的辦法是采用高速混合機(jī)加熱干燥處理來(lái)消除水分。

在碳酸鈣高含量填充改性母料生產(chǎn)中,，有條件的盡量避免采用水槽浸潤(rùn)拉條切粒和水環(huán)造粒等工藝,，采用履帶傳動(dòng)網(wǎng)式干法切粒工藝和磨面熱切造粒工 藝，可在提高生產(chǎn)產(chǎn)量的前提下,，最大限度的減少改性母料的水分及易揮發(fā)物的含量,， 能夠保證改性母料的產(chǎn)品質(zhì)量。

4,、粒度分布

碳酸鈣的粒度分布是改性母料的重要質(zhì)量控制指標(biāo),。無(wú)機(jī)礦物粉體的粒度分析常用較為簡(jiǎn)單的篩分方法，篩分方法中常用的規(guī)格用 “目” 表示,。所謂目數(shù)即是每一英寸篩網(wǎng)上所具有的篩孔個(gè)數(shù),。但比較準(zhǔn)確科學(xué)的粒度分析方法，是采用測(cè)量粒徑的實(shí)際尺寸,，用微米 (μm) 表示,。

篩分法是一種最傳統(tǒng)的粒度分析方法，即將分散性較好的超細(xì)粉體用一定目數(shù)的篩子過(guò)篩,，篩下通過(guò)與過(guò)篩粉體的重量比即為過(guò)篩率,。常用的標(biāo)準(zhǔn)篩最細(xì)的有500目 (相當(dāng)于25μm左右)，新的電沉積篩網(wǎng)可篩分小到5μm (2500目) 的粉體,，但篩分時(shí)間長(zhǎng),，易發(fā)生堵塞。對(duì)于小于10μm (1250目) 的超細(xì)粉體,，采用篩分的方法,，難以用于粒度分析和檢測(cè)。

在實(shí)際應(yīng)用中,，碳酸鈣等粒狀材料的粒度分布范圍有較大波動(dòng),，粒度分布范圍越窄，材料的性能越穩(wěn)定,，粒度分布范圍越寬,，材料的性能越差。例如,，1250目的碳酸鈣,，粒徑應(yīng)在10μm左右,，如果粒度分布在5～38μm，雖然理論計(jì)算平均粒徑可以接近10μm,，但由于粒徑小,，比表面積大，易凝聚成團(tuán),；而粒徑大會(huì)造成制品表面粗糙等現(xiàn)象,，所以它的加工性能、力學(xué)性能等都會(huì)受到影響,。

5,、顆粒形狀

碳酸鈣的顆粒形狀根據(jù)礦物結(jié)構(gòu)不同，分為多方體,、扁平體,、多棱體、長(zhǎng)方體,、長(zhǎng)棒體,、其它不規(guī)則體等顆粒形狀。

碳酸鈣的顆粒形狀對(duì)改性母料的加工工藝,、產(chǎn)品質(zhì)量,、熔體流動(dòng)性、力學(xué)性能都有較大影響,。多方體,、多棱體、長(zhǎng)方體形狀的碳酸鈣在改性母料加工中熔融流動(dòng)性好,，易與偶聯(lián)劑包覆交聯(lián)，加工設(shè)備磨損相對(duì)較小,，缺點(diǎn)是改性母料應(yīng)用于塑料制品后,，易影響塑料制品的力學(xué)性能 (如拉伸強(qiáng)度、彎曲模量等),。

扁平狀和長(zhǎng)棒狀的碳酸鈣粒子比表面積相對(duì)較大,，在改性母料中偶聯(lián)劑、增塑劑等助劑用量需適當(dāng)增加,。否則,，易造成包覆不均勻、熔融流動(dòng)性差,、主機(jī)功率增大,、機(jī)頭阻力增加、還會(huì)產(chǎn)生過(guò)熱分解等現(xiàn)象,。但這類(lèi)形狀的物料對(duì)塑料制品的物理性能有益,， 可提高拉伸強(qiáng)度,、彎曲強(qiáng)度、降低塑料制品的收縮率等,。

6,、其它組分含量

碳酸鈣中化學(xué)組分及金屬雜質(zhì)和其它組分含量對(duì)碳酸鈣的質(zhì)量也有一定的影響，在塑料改性母料及塑料制品中應(yīng)用都將產(chǎn)生一定的影響,。碳酸鈣中一般含有少量的氧化鎂(MgO),、二氧化硅 (SiO2) 、三氧化二鐵(Fe2O3) ,、氧化鋁及微量重金屬(鋁,、砷、汞等),。隨產(chǎn)地和礦石的不同,，各其它組分含量也有所不同。

碳酸鈣中的MgO硬度小,，白度略低于碳酸鈣,，化學(xué)穩(wěn)定性、加工性能近似于碳酸鈣,，一般不會(huì)對(duì)碳酸鈣帶來(lái)較大影響,。

SiO2屬于天然石英巖，它的比表面積小,，流動(dòng)性好,。但SiO2的硬度高 (莫氏硬度7)，對(duì)設(shè)備磨損嚴(yán)重,，特別是在包覆不均勻或增塑劑用量小時(shí),，顯得尤為突出。填充改性母料如果用于聚丙烯扁絲生產(chǎn)加工中,，對(duì)高速分切刀具易產(chǎn)生碰撞而經(jīng)常損壞刀刃,，影響生產(chǎn)加工。

Fe2O3在碳酸鈣中含量雖然很少,，但鐵與化學(xué)助劑混合加工時(shí)易發(fā)生化學(xué)變化,，F(xiàn)e2O3受熱后易分解變黃，影響改性母料的白度及外觀,。

在碳酸鈣中SiO2,、Fe2O3的含量越低，對(duì)改性母料的質(zhì)量影響越小,，一般可采用5%的鹽酸稀釋溶液在玻璃皿中加入碳酸鈣進(jìn)行化學(xué)分析,，觀察溶液中沉淀物的多少來(lái)測(cè)定SiO2含量；溶液顏色略呈黃色，說(shuō)明Fe2O3含量較多,。

文章內(nèi)容來(lái)源于網(wǎng)絡(luò),，文中涉及信息僅供參考，如有侵權(quán)請(qǐng)告知?jiǎng)h除,！
