中文字幕高清视频人妻,一级A片黄片,2018一级做a爱过程免费视频

石化院自主開發(fā)的MOF材料取得新進(jìn)展

貝士德 2023-12-12 | 閱讀：2078

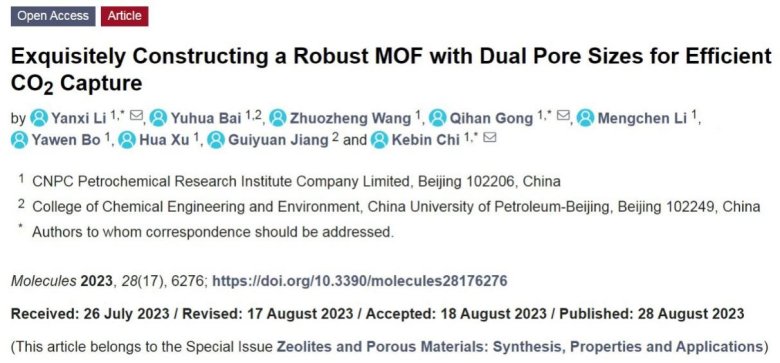

近期，石化院以唯一通訊單位在《Molecules》上發(fā)表了題為“Exquisitely Constructing a Robust MOF with Dual Pore Sizes for Efficient CO2 Capture”的研究論文,，報(bào)道了我院自主研發(fā)出的一種新型金屬有機(jī)框架（MOF）分離材料PRI-1,，可實(shí)現(xiàn)高濕度條件下低濃度二氧化碳的高效捕獲,，具有顯著的工業(yè)應(yīng)用潛力，這是我院前沿材料青年創(chuàng)新團(tuán)隊(duì)成立后在MOF分離材料自主開發(fā)方面取得的首個(gè)重要研究成果,。

高效二氧化碳捕集技術(shù)是實(shí)現(xiàn)二氧化碳資源化的前提和基礎(chǔ),，也是實(shí)現(xiàn)“雙碳”目標(biāo)的關(guān)鍵技術(shù)。煙道氣（主要含二氧化碳和氮?dú)猓┲械蜐舛榷趸嫉牟都菬捇D(zhuǎn)型升級(jí)過程中的重要命題,。當(dāng)前工業(yè)二氧化碳捕集以吸收法為主,，然而它存在再生能耗高,、管道易腐蝕等問題。近年來發(fā)展起來的吸附法具有運(yùn)行條件溫和,、再生能耗低,、設(shè)備簡單等特點(diǎn)，被認(rèn)為是極具應(yīng)用潛力的下一代二氧化碳捕集技術(shù),。

吸附法二氧化碳捕集技術(shù)的核心在于開發(fā)出具備高吸附容量,、高選擇性和高穩(wěn)定性等特點(diǎn)的優(yōu)質(zhì)分離材料。與活性炭,、分子篩等傳統(tǒng)分離材料相比,，MOF材料的孔道結(jié)構(gòu)和孔內(nèi)化學(xué)環(huán)境可調(diào)節(jié)性大，在提高材料對二氧化碳分離,、捕集性能方面具有獨(dú)特的優(yōu)勢,。

為解決MOF材料的二氧化碳吸附容量和吸附選擇性難以兼顧的核心難題，前沿材料青年創(chuàng)新團(tuán)隊(duì)李彥洗博士提出雙重孔徑結(jié)構(gòu)吸附材料的研發(fā)思路：利用小孔的尺寸效應(yīng)提高材料對于二氧化碳的選擇性,，同時(shí)利用大孔容納更多二氧化碳以提高材料的吸附容量,。為實(shí)現(xiàn)此目標(biāo)，通過理性設(shè)計(jì)將兩種尺寸的有機(jī)配體（H2bdc,，對苯二甲酸,，6.9 ?；bpfb,，對苯二胺-吡啶-4-甲酰胺,，15.7 ?）引入到MOF中，精確構(gòu)筑出具有雙重孔徑的MOF材料PRI-1,，其內(nèi)部兩種孔道A和B的尺寸分別為3.4×5.0 ?2和4.2×12.8 ?2,，其中A孔的短邊尺寸介于CO2和N2的分子動(dòng)力學(xué)直徑（3.3 ?和3.64 ?）之間，B孔尺寸同時(shí)大于CO2和N2的分子動(dòng)力學(xué)直徑,。PRI-1采用“一步法”合成，簡單易得,，并可通過母液循環(huán)實(shí)現(xiàn)綠色低成本制備,；分別經(jīng)290°C高溫處理，或乙腈,、N,N-二甲基甲酰胺,、75%的濕氣及水浸泡之后，骨架結(jié)構(gòu)仍保持不變,，表明該材料具有良好的熱穩(wěn)定性和化學(xué)穩(wěn)定性,。

圖1 （A）PRI-1的制備；（B）新鮮制備和多種條件處理后的粉末XRD衍射圖譜,；（C）195 K下的CO2吸脫附等溫線,；（D）熱重曲線；（E）PRI-1與國際先進(jìn)CO2分離材料的熱穩(wěn)定性對比

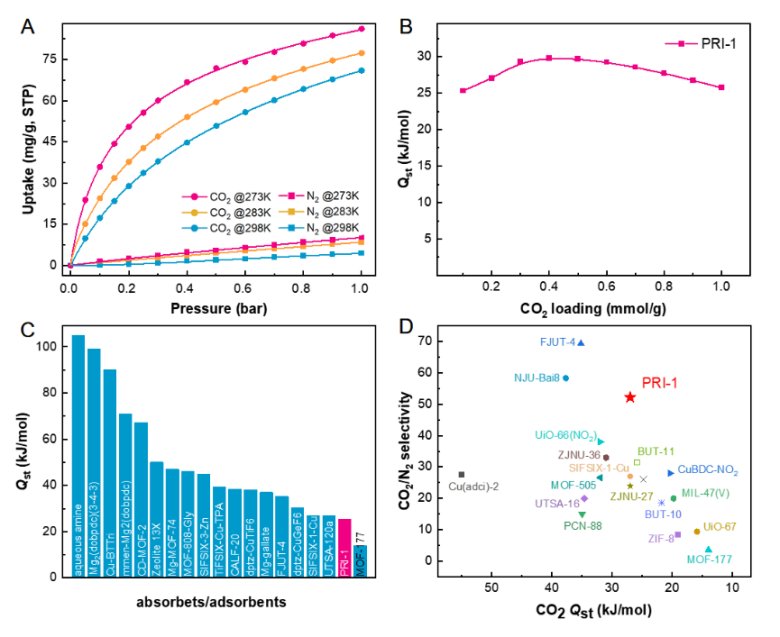

圖2 （A）PRI-1的單組份吸附等溫線；（B）CO2吸附熱,；（C）PRI-1與國際先進(jìn)分離材料的吸附熱數(shù)值對比,；（D）PIR-1與其它MOF分離材料在選擇性和吸附熱方面的對比

靜態(tài)氣體吸附實(shí)驗(yàn)結(jié)果表明PRI-1材料在273~298 K、1 bar條件下的CO2吸附量為71.0~86.2 mg/g,，而N2吸附量僅為8.1~10.2 mg/g,，說明該材料對于CO2具有明顯的特異性吸附能力。通過理想溶液吸附理論（IAST）計(jì)算可知PRI-1材料對于CO2/N2 (體積比15:85)的選擇性高達(dá)52.2,，優(yōu)于國際報(bào)道的多數(shù)MOF分離材料,。同時(shí)，由于結(jié)構(gòu)設(shè)計(jì)時(shí)規(guī)避了開放金屬位點(diǎn),，PRI-1材料的CO2吸附再生能耗較低,，吸附熱僅為27 kJ/mol，遠(yuǎn)低于液胺,、Mg2(dobpdc)(3-4-3),、13X分子篩和CALF-20等絕大多數(shù)CO2分離材料。

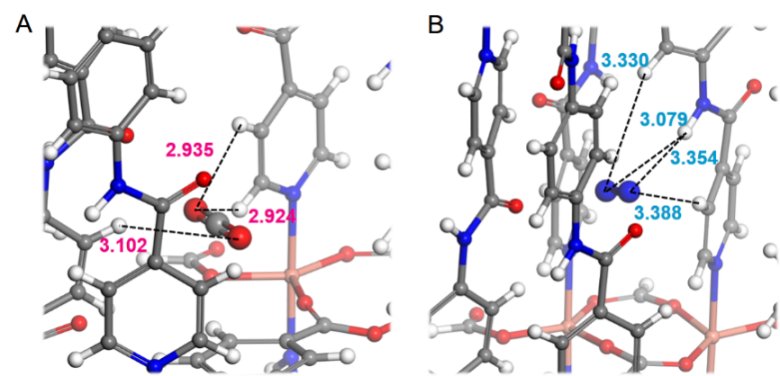

圖3 CO2和N2分子在PRI-1孔道內(nèi)的計(jì)算結(jié)合位點(diǎn)

為了進(jìn)一步研究PRI-1的分離機(jī)理,，對CO2和N2分子在PRI-1材料B孔內(nèi)的吸附位點(diǎn)進(jìn)行了DFT計(jì)算,，結(jié)果表明CO2上的O原子和N2上的N原子分別與孔道內(nèi)來自骨架的H原子形成靜電相互作用，并且吸附能存在較大差異（28.44 kJ/mol 和15.52 kJ/mol),，從能量角度出發(fā)闡釋了PRI-1結(jié)構(gòu)對CO2和N2的選擇性,。

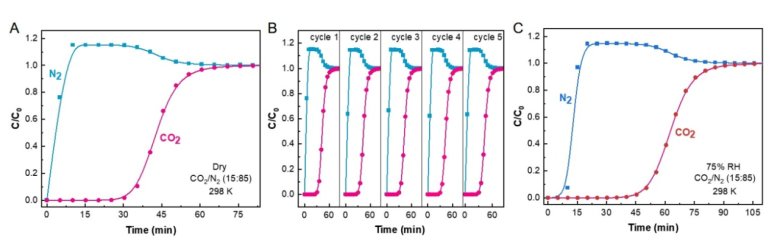

圖4 （A）PRI-1上干燥CO2/N2 (體積比15:85)混合模型氣的動(dòng)態(tài)穿透曲線；（B）循環(huán)穿透曲線,；（C）75%高濕度條件下CO2/N2 (體積比15:85)混合模型氣的動(dòng)態(tài)穿透曲線

為驗(yàn)證PRI-1材料的應(yīng)用潛力,，考察了PRI-1在高濕度條件下對CO2動(dòng)態(tài)捕獲能力。在75%濕度下,，體積比為15：85的CO2/N2模型氣體通過吸附柱后,，N2幾乎立即穿透，而CO2在30 min后穿透,，分離效果顯著,。經(jīng)過惰性氣體常溫吹掃，PRI-1基本恢復(fù)分離性能,，與其低吸附熱的特性相吻合,。由此可見，PRI-1具有優(yōu)良的CO2分離性能和穩(wěn)定性,，且在高濕度煙氣等CO2分離場景中具有顯著的應(yīng)用潛力,。
