山東華特磁電科技股份有限公司

已認證
山東華特磁電科技股份有限公司
已認證
面對黃金礦產(chǎn)資源日漸緊張的局面以及生態(tài)文明建設(shè)標(biāo)準(zhǔn)的持續(xù)提升,黃金尾礦的二次資源回收效率不足及其帶來的顯著環(huán)境問題亟待解決,。黃金尾礦的年積量不斷攀升,在黃金礦產(chǎn)資源分選領(lǐng)域,,不僅導(dǎo)致寶貴資源和土地的浪費,,也對生態(tài)環(huán)境和人類社會的安全構(gòu)成了潛在威脅。隨著技術(shù)創(chuàng)新和政策需求的變化,,黃金尾礦已成為具有開發(fā)利用潛力的優(yōu)質(zhì)資源,。

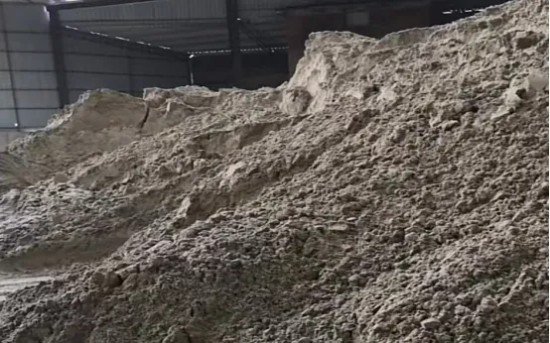

黃金尾礦分類及特點
黃金礦山常用選礦工藝有重選、浮選,、氰化3種,,相對應(yīng)的黃金尾礦按生產(chǎn)工藝可分為浮選尾礦、氰化渣及冶煉渣(重選尾礦通常會用其他2種工藝進一步處理),,氰化渣又可分為全泥氰化渣,、金精礦氰化渣和堆浸渣。
不同地域的黃金礦山尾礦的組成和性質(zhì)有所差異,,總體而言黃金尾礦的主要化學(xué)成分為 SiO2,,以及少量的 CaO,、Al2O3,、MgO、Na2O,、Fe2O3等,,可能含有貴金屬(如Au、Pt,、Ag)和重金屬(如Cu,、Pb、Zn),;從礦物組成上看,,主要以石英、長石、云母,、黏土和殘余金屬礦物為主,,物相穩(wěn)定,在自然條件下難與其他物質(zhì)進行化學(xué)反應(yīng),。
根據(jù)選礦工藝不同,,可能存在的有毒有害成分主要有浮選藥劑、氰化物,、部分重金屬等,。
黃金尾礦的危害
在金礦選別方法中浮選法和氰化法對環(huán)境造成的危害最大。采用浮選法對金礦進行選別,,在浮選過程中采用的浮選藥劑會對環(huán)境造成影響,;氰化法提金過程中使用的氰化物具有劇毒性,其排出的尾礦中還含有重金屬等有害元素,,含氰廢水及尾渣嚴重污染環(huán)境和人類健康,。黃金尾礦的主要危害有如下:
環(huán)境污染
黃金礦山尾礦對環(huán)境的污染破壞主要是尾礦中殘留的化學(xué)藥劑和金屬元素造成的。硫化礦型金礦石一般經(jīng)過9個階段的處理(通常包括破碎,、磨礦,、分級、重力濃縮,、浮選,、再磨、氰化,、電積和熔鑄),,其中浮選和氰化作用最為突出。金礦在提取目的金屬和礦物后,,來自選礦廠經(jīng)過各種藥劑處理的尾礦被排出,,如在浮選和氰化過程中經(jīng)常使用的黃藥類捕收劑和氰化物本身就是有毒有害物質(zhì),直接破壞污染環(huán)境,。有的化學(xué)藥劑本身無毒,,但其含有豐富的氮和磷等元素會造成水體富營養(yǎng)化;或者含有大量的懸浮物,,長時間不能沉降下來,,排出后會破壞土壤結(jié)構(gòu),并使土壤中的微生物活動受到影響,。此外,,選別過程中酸、堿類藥劑與尾礦一起排出,,會改變土壤,、空氣和水的正常pH值,,對環(huán)境造成影響。
危害人類健康
當(dāng)黃金尾礦以直接或間接的方式排放到環(huán)境中,,其中含有的重金屬容易釋放和遷移,,且在生物體內(nèi)積累,被稱為有毒或致癌物質(zhì),。這些重金屬離子主要通過在植物中富集,,如小麥等,進入人體內(nèi),;或通過動物循環(huán)進入人體內(nèi),,以食物鏈的形式在人體內(nèi)進行生物積累和放大,達到一定程度后便會嚴重危害人類健康,。氰化法由于產(chǎn)量大,、工藝簡單和生產(chǎn)成本低等優(yōu)點,已成為金的主要提取方法,。經(jīng)氰化法提金排出的大量尾礦中含有氰化物,,廢水中殘留的氰根離子給人類帶來威脅。氰根離子對金屬離子具有超強的絡(luò)合能力,,細胞色素氧化酶對其最為敏感,,氰根離子主要跟細胞色素中的Fe3+結(jié)合,從而使其失去在呼吸鏈中起到的傳遞電子能力,,進而使中毒者死亡,。
占用大量土地
礦業(yè)活動的加劇產(chǎn)生了大量的尾礦廢棄物,這些尾礦廢棄物一般堆積在尾礦庫中,。這些靠近尾礦的土壤會化學(xué)風(fēng)化,,由尾礦產(chǎn)生的粉層也會污染環(huán)境。黃金礦山開采時也會剝離大量表土和產(chǎn)生大量廢石,,規(guī)模較大的露天礦開采時排放的固體廢棄物常常需占地幾平方公里,,且經(jīng)開采后的山體地面裸露,地表植被破壞嚴重,,生態(tài)環(huán)境破壞嚴重,。
黃金尾礦選別方法
金尾礦再選用主要有以下幾種方法:
◆從金尾礦中回收鐵,其主要有磁-重聯(lián)合回收工藝,、磁選-焙燒-磁選回收工藝,。其中由磁-重聯(lián)合回收工藝回收到的物質(zhì)中目前可利用的只有4種:磁鐵礦、赤鐵礦,、鈦鐵礦、石榴石,,其中石榴石以鐵鋁石榴石為主,。以磁鐵礦為主的鐵精礦作為強磁性礦物,,在砂金尾礦中含量較多,一般為60%,,小于1mm粒級中含量達90%以上,。采用焙燒-磁選的工藝分選出鈦鐵礦和石榴石。
◆用炭漿法從金尾礦中回收金銀,,采用全泥氰化炭漿提金工藝回收老尾礦中的金,、銀。
◆利用金尾礦炭漿法提金,,由于處理金尾礦的自接成本較低,,因而處理大于1g/t的尾砂也稍有盈利,它不僅增加了黃金產(chǎn)量,,也可降低企業(yè)的生產(chǎn)費用,,因此處理1g/t以上的金尾礦也是有利的。
◆從金尾礦中回收硫,,金屬硫化物以黃鐵礦為主,,另有少量黃銅礦、斑銅礦,,含金礦物主要有自然金,、少量銀金礦;金屬氧化物以鏡鐵礦、菱鐵礦為主,,脈石礦物主要有石英,、絹云母等。選別工藝流程采用一段磨礦,、優(yōu)先浮選流程,,一次獲得金銅精礦產(chǎn)品。
◆黃金尾礦中所含主要礦物有硅酸鹽,、鋁硅酸鹽,、石英、長石等物質(zhì),,有些黃金尾礦中 SiO2,、Al2O3的占比可達80%以上,通過磁選的方式將雜質(zhì)去除后可做為生產(chǎn)硅酸鹽產(chǎn)品的主要原料,。
黃金尾礦的應(yīng)用
受限于選礦技術(shù),,往往會導(dǎo)致相當(dāng)一部分金屬元素如金、銀,、銅,、鐵、鋅等仍然存在于尾礦中,,如果能將這部分金屬礦物回收起來,,將大大提高金礦的資源利用率,。此外,金礦尾礦中還含有大量長石,、石英和云母等非金屬礦物成分,,可根據(jù)不同性質(zhì)和產(chǎn)品用途,采用合適的工藝將這些非金屬礦從尾礦中回收出來,,一則增加礦山附加值,,二來減少尾礦排放,減少環(huán)境污染,。

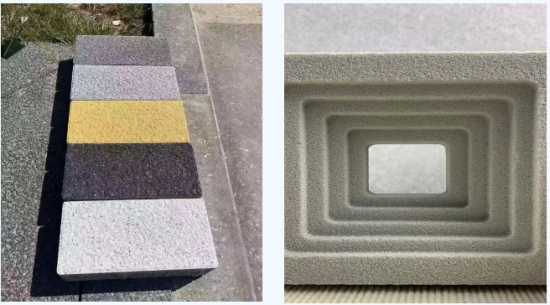

金礦尾礦可以制備多種磚產(chǎn)品如燒結(jié)磚,、蒸養(yǎng)磚和雙免磚等,還可以用于水泥生產(chǎn),,摻入量約30%,,可降低水泥硅質(zhì)原料的成本,也可以代替混凝土中的粗細骨料,,摻入量約20%,,最高可以達到40%。還可以生產(chǎn)陶粒,,摻入量50~90%,,尾礦性質(zhì)不同比例不同。金礦尾砂中含有大量硅酸鹽,、鋁硅酸鹽,、石英、黃鐵礦和斜長石等物質(zhì),,根據(jù)其礦物組成和化學(xué)成分可以用來制成微晶玻璃,,金尾礦的摻入量一般為60%~75%。
金礦尾礦的化成組成與陶瓷原料的相似,,因此可以將尾礦精細加工成精礦后用作陶瓷原料,,代替長石,添加量為45~50%,,制得的瓷磚性能可滿足標(biāo)準(zhǔn),。除了代替原料,還可以制備陶瓷釉料,。另外也可以生產(chǎn)泡沫陶瓷,,這是一種耐高溫多孔材料,摻入量為60~80%,。
黃金尾礦的選礦案例
金尾礦原礦經(jīng)篩分至-30+300目,,經(jīng)三遍立環(huán)磁選;-300目樣品經(jīng)立環(huán)+兩遍漿料磁選。試驗流程見圖1,,試驗結(jié)果見表1,。

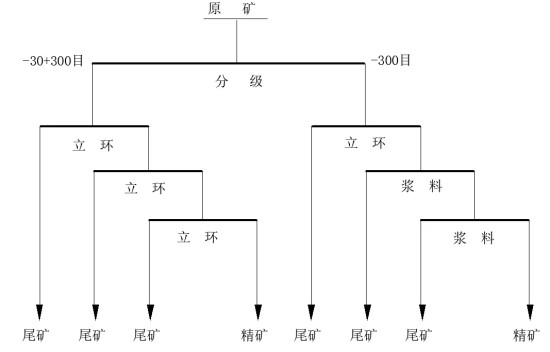

圖1 選礦試驗流程
表1 選礦試驗結(jié)果
原礦篩分至-30+300目產(chǎn)品經(jīng)三遍立環(huán)磁選,,得到產(chǎn)率為49.75%,、Fe2O3 0.21%、Al2O3 14.55%,、SiO2 73.27%,、Na2O 3.34%、K2O 5.83%,、TiO2 0.07%,、白度53.77%的長石精礦產(chǎn)品。
-300目經(jīng)立環(huán)+漿料+漿料磁選,,得到產(chǎn)率為16.53%,、Fe2O3 0.54%、Al2O3 15.36%,、SiO2 71.65%,、Na2O 2.55%、K2O 5.71%,、TiO2 0.30%,、白度38.57%的長石精礦產(chǎn)品。
2.-30目原礦經(jīng)平板+立環(huán)+立環(huán)磁選,,精礦經(jīng)泥砂分離,。試驗流程見圖2,試驗結(jié)果見表2,。

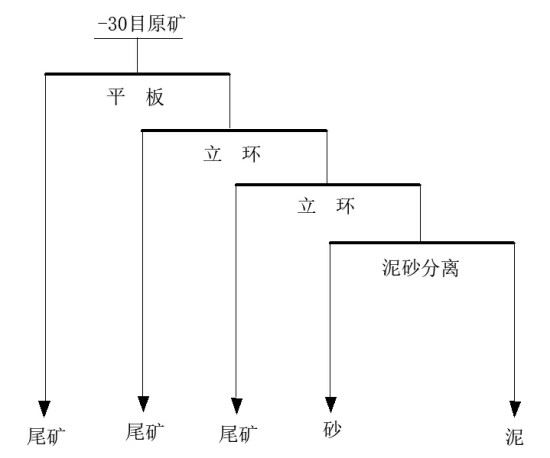

圖2 選礦試驗流程

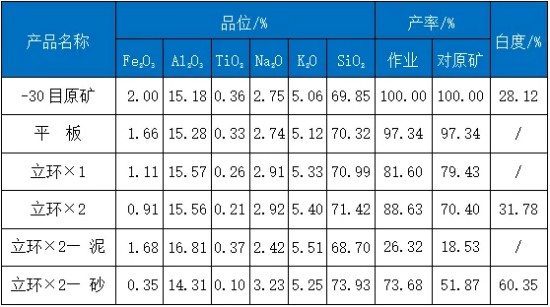

表2 選礦試驗結(jié)果
-30目原礦經(jīng)平板+立環(huán)+立環(huán)磁選,,得到產(chǎn)率為70.40%、Fe2O3 0.91%,、Al2O3 15.56%,、TiO2 0.21%、Na2O 2.92%,、K2O 5.40%,、SiO2 71.42%、白度31.78%的長石精礦產(chǎn)品,。
立環(huán)精礦經(jīng)泥砂分離,,分別得產(chǎn)率為18.53%、Fe2O3 1.68%,、Al2O3 16.81%,、TiO2 0.37%、Na2O 2.42%,、K2O 5.51%,、SiO2 68.70%的泥質(zhì)產(chǎn)品和產(chǎn)率為51.87%,、Fe2O3 0.35%、Al2O3 14.31%,、TiO2 0.10%,、Na2O 3.23%、K2O 5.25%,、SiO2 73.93%,、白度60.35%的砂質(zhì)產(chǎn)品。
相關(guān)產(chǎn)品
更多
相關(guān)文章
更多
技術(shù)文章
2025-06-06技術(shù)文章
2025-06-02技術(shù)文章
2025-05-27技術(shù)文章
2025-04-29虛擬號將在 秒后失效
使用微信掃碼撥號
