日韩av在线高清免费毛片日韩欧美一级成人|女人18以后毛片|国产18女人毛多水多毛片|乱系列人妻视频|中文字幕久久熟女人妻av|91麻豆人妻|校花被我玩弄|父女乱荡|高潮videossex潮喷另类|日本在线观看人妻,黑人侵犯日本人妻,色哟哟视频线在线播放欧美,亚洲欧美国产国产一区第二页

本文摘要

在使用激光粒度儀測(cè)量顆粒的粒徑及粒徑分布時(shí)，如選擇干法測(cè)試,，適當(dāng)?shù)姆稚鈮簩?duì)成功測(cè)量非常重要,，既要避免顆粒發(fā)生團(tuán)聚，又要避免顆粒被高壓破碎,。本文介紹了影響干法分散的主要因素,，以及如何選擇合適的分散壓力。

01丨干法分散機(jī)理及分散壓力的重要性

干法分散機(jī)理：

• 氣流產(chǎn)生的剪切力引起的速度梯度

• 顆粒與顆粒之間的碰撞

• 顆粒與管壁,、管路之間的碰撞

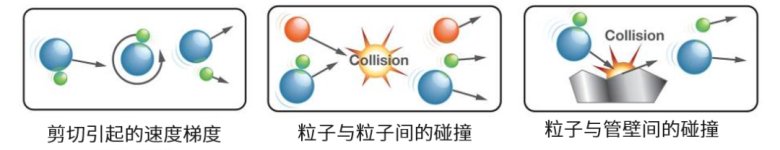

圖1 干法分散機(jī)理示意圖

如果分散能量（壓力）持續(xù)增加,，則可能會(huì)導(dǎo)致樣品破碎,！

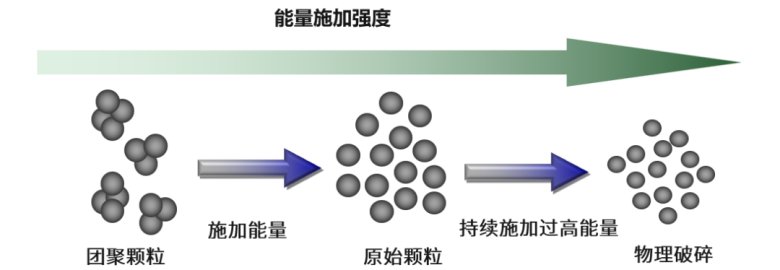

圖2 分散壓力增加帶來(lái)的顆粒變化

所以壓力選擇非常重要,，適合的壓力可以幫助我們分散樣品,，過(guò)低或者過(guò)高的壓力，都會(huì)導(dǎo)致分散結(jié)果不理想,。

02丨干法分散特點(diǎn)

干法分散與濕法分散相比，具有分散更快捷,，無(wú)需在分散介質(zhì)上花費(fèi)太大精力的優(yōu)點(diǎn),，對(duì)于大批量的大顆粒樣品測(cè)試是非常合適的。但干法測(cè)量也有其短板：干法分散不易控制,，測(cè)試人員只能對(duì)進(jìn)樣氣壓,，粉末流動(dòng)速度以及料斗間隙進(jìn)行一些干預(yù)。所以干法分散往往是實(shí)現(xiàn)顆粒分散與防止顆粒破碎之間的一種折衷方案,。

03丨實(shí)現(xiàn)成功的干法測(cè)量

成功的干法測(cè)量,，首先需通過(guò)控制料斗進(jìn)樣速度和料斗間隙，優(yōu)化進(jìn)樣速度,，確保連續(xù)穩(wěn)定的樣品流動(dòng)（過(guò)高的流動(dòng)速度,，將降低進(jìn)樣裝置的分散效率）。其次,，選擇最佳的分散氣壓，既要避免發(fā)生團(tuán)聚,，又要避免顆粒被打碎,；最后,，還要防止樣品盤上遺留顆粒，導(dǎo)致測(cè)量取樣不充分,。

如果控制物料進(jìn)樣速度合適,，大部分均在遮光度范圍內(nèi)，這時(shí)最重要的就是選擇合適的干法分散壓力,。

分散壓力的選擇要考慮樣品大小和形狀,。隨著顆粒尺寸減小，粒子間相對(duì)粘附力會(huì)增加,，通常需要更高的壓力,，甚至更換高能文丘里管提高分散作用力。對(duì)于針狀,、棒狀或片狀的樣品,，則很容易被打碎。隨著分散壓力增大,，粒徑一直減小,，或是干法比濕法的結(jié)果要小，這種情況都是因?yàn)檫x擇的分散壓力過(guò)大,，導(dǎo)致樣品破碎,，尤其在制藥行業(yè)，這種情況比較常見(jiàn),，這時(shí)就需要降低測(cè)量壓力或是轉(zhuǎn)用濕法測(cè)量,。

04丨如何選擇合適的分散壓力

1，壓力滴定,，考察壓力變化對(duì)粒徑的影響

改變分散條件,，做一系列的重復(fù)實(shí)驗(yàn)

從高壓做到低壓，或者低壓到高壓測(cè)試均可

一般從4bar-3bar-2bar-1bar-0.5bar甚至于不加壓力

以上條件可以通過(guò)SOP非常容易的進(jìn)行控制：

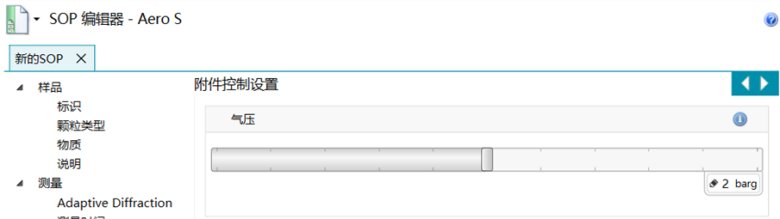

圖3  調(diào)節(jié)分散壓力SOP界面

如下圖示意,，在理想狀態(tài)下,，粒徑穩(wěn)定時(shí)的分散壓力，即是我們所尋找的分散壓力,。

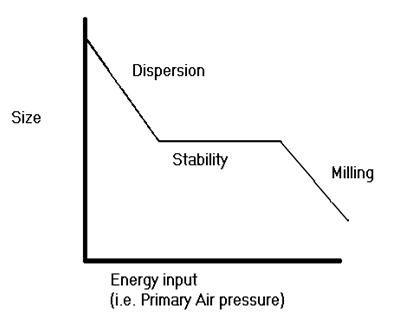

圖4 理想狀態(tài)下粒徑隨壓力變化曲線

• 在低壓下,，開(kāi)始發(fā)生樣品分散

• 當(dāng)壓力增大，出現(xiàn)穩(wěn)定區(qū)域

• 持續(xù)增大壓力,，由于樣品被打碎,，粒徑逐步減小

但對(duì)于大多數(shù)硬度不大的樣品，分散和破碎是同時(shí)發(fā)生的,，所以很難有一個(gè)理想的平臺(tái),。

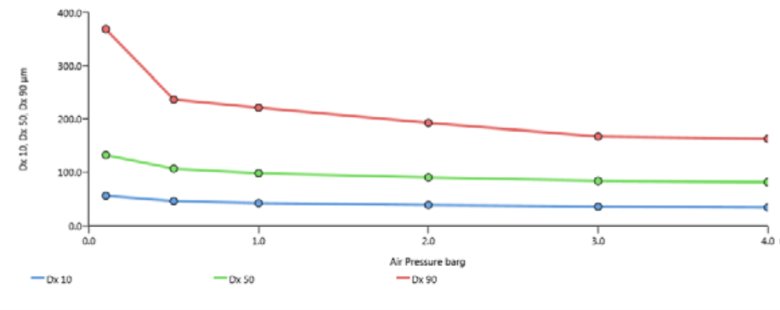

圖5 奶粉的壓力滴定（標(biāo)準(zhǔn)文丘里管）

2，如果是這種情況，就要通過(guò)進(jìn)行干濕法對(duì)比來(lái)選擇最終適合壓力,。關(guān)于這一點(diǎn)在ISO13320-1第6.2.3.2中有陳述：

譯文：“必須檢查顆粒是否發(fā)生粉碎,，以及是否達(dá)到了良好的分散效果。這通常是通過(guò)將干法分散與濕法分散進(jìn)行直接比較來(lái)完成的,。理想情況下,，結(jié)果應(yīng)該是相同的?！?/p>

示例：

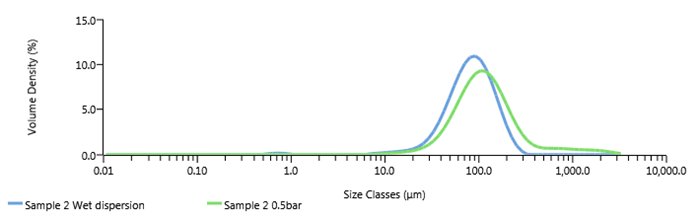

圖6 干法0.5bar壓力下粒徑比濕法結(jié)果大

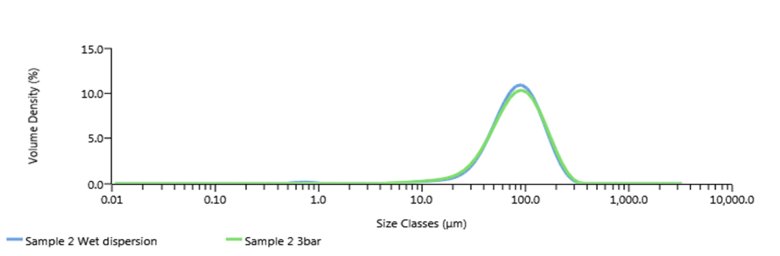

圖7 干法3bar壓力下粒徑結(jié)果和濕法接近

通過(guò)圖6圖7的對(duì)比我們看到：該樣品在干法分散壓力為3bar時(shí)與濕法測(cè)試結(jié)果有很好的吻合,，因此選擇3bar做為其干法測(cè)試的分散壓力。

此外,，如果使用普通文丘里管設(shè)定最高壓力時(shí),，粒徑測(cè)試結(jié)果較濕法分散來(lái)說(shuō)還是偏大，這時(shí)就需要選擇高能文丘里管,。例如微粉化后的樣品,，粒徑非常小的樣品和團(tuán)聚嚴(yán)重的樣品。高能文丘里管通過(guò)增加了一個(gè)轉(zhuǎn)角和更長(zhǎng)的管路,，能夠提供更強(qiáng)的分散作用力,。馬爾文帕納科 Aero S干法分散器的模塊化設(shè)計(jì)，能夠很方便地切換兩種文丘里管,，以適應(yīng)不同樣品的分散要求,。

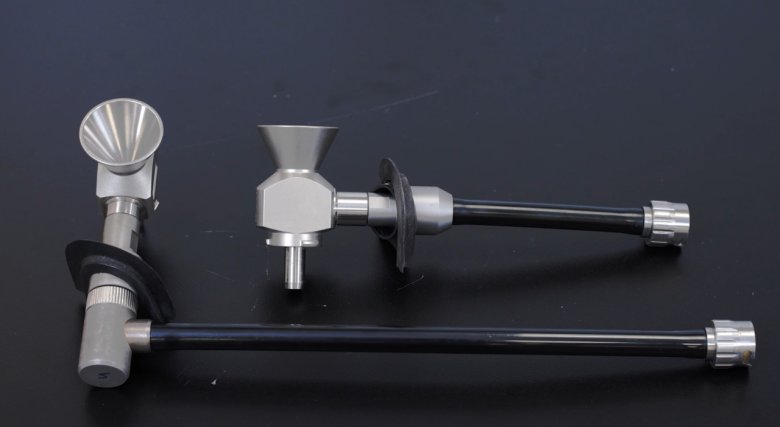

圖8 左側(cè)為高能文丘里管，右側(cè)為普通文丘里管

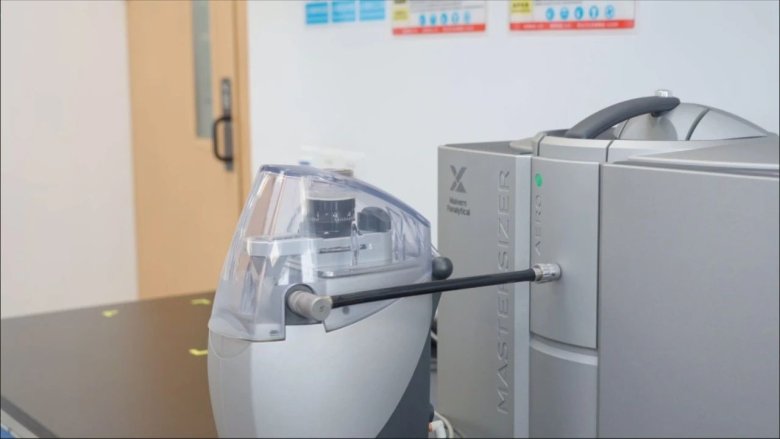

圖9：Aero S 通過(guò)高能文丘里管與粒度儀主機(jī)鏈接

結(jié)論

Conclusion

在選擇干法測(cè)量時(shí),，如果遇到一直加壓,，粒徑一直減小的樣品，可以嘗試用濕法測(cè)試,，選擇與濕法測(cè)試主峰位置最接近的壓力值作為分散壓力,。如果樣品無(wú)法采用濕法測(cè)試，建議選擇樣品后面拖尾消失的壓力值,，或者通過(guò)顯微鏡觀察顆粒破碎情況,，選擇合適的分散壓力。
