XRD軟件應用技巧 | XRD自動數據處理（一）：APP介紹及實例

馬爾文帕納科 2024-04-03 | 閱讀：2843

本文摘要

XRD的實驗人員如何從繁重的數據處理重復勞動中解脫出來,，提高數據處理的效率呢？今天為您介紹Empyrean銳影XRD上的自動處理程序（Automatic Processing Program,，簡稱APP）,，并通過實例讓大家了解到”APP軟件"如何讓材料研究的數據處理變得簡單!

材料研究有時候是枯燥和乏味的過程，碰到大量類似樣品的篩分時,，悲催的研究“猿”們就得化身無情的數據處理機器,，一遍又一遍的重復腦力甚至體力勞動。那有沒有辦法從不必要的重復勞動中解脫出來,，提高數據處理的效率呢,？

對于使用馬爾文帕納科落地式X射線衍射儀的小伙伴們，這里隆重推薦一下APP,。當然,，此APP非彼APP（手機應用），而是Automatic Processing Program軟件的簡稱,，它會隨著測量軟件Data Collector一起安裝,，安裝后默認會和Windows系統一起啟動，您可以在Windows系統右下角的系統欄里找到下列圖標：

注意：2.4版本后的軟件圖標變?yōu)椋?/p>

如果沒在系統欄里找到的話,，您也可以通過開始菜單的PANalytical XRD Tools - Automatic Processing Program來啟動APP。

APP相當于對XRD數據自動處理的總控程序,，它會監控Data Collector軟件測量得到的數據文件,，并根據設定好的規則調用可執行程序（可以是馬爾文帕納科提供的XRD分析軟件，也可以是支持命令行格式的第三方分析軟件）或腳本來執行一些常規任務,。

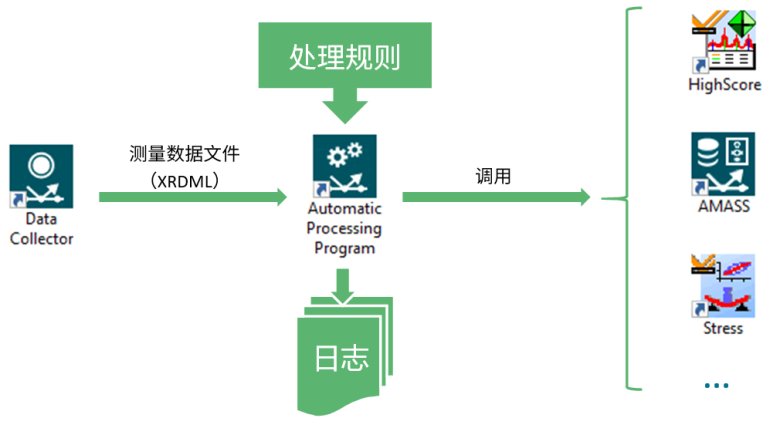

圖1 APP和它的小伙伴們

通過右鍵點擊系統欄里的APP圖標,，然后在彈出菜單里點擊Rules項,，您可以在所打開的對話框里設置處理規則。

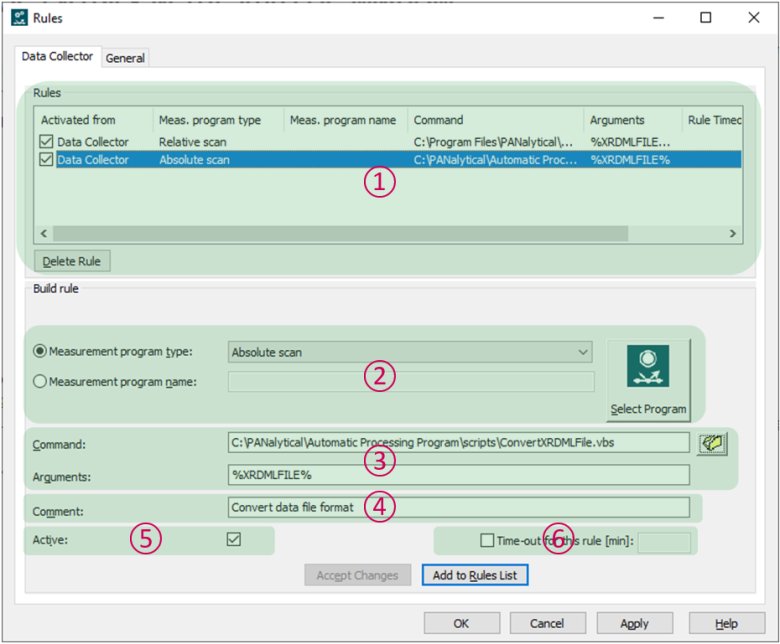

圖２　APP的規則設置對話框

①規則列表

最左側的可選框可直接點擊設置是否勾選（表示該條規則是否起效用）,；
選中某條規則后,，底下Build rule框中會顯示該規則的各項設置，可以在修改后點擊Accept Changes按鈕保存修改,，或點擊Add to Rules List按鈕保存成一條新規則,；
APP允許同一觸發條件有多條規則，它將按這些規則在列表中的次序依次執行,；列表中無法直接調整規則的排列次序,；
如果某條規則不需要了，可以選中后點擊Delete Rule按鈕刪除,；

②觸發條件

選中Measurement program type,，則該規則由測試掃描數據所用的測量程序類型（在下拉列表中選擇）觸發；
選中Measurement program name,，則該規則由測試掃描數據所用的測量程序的名稱（可點擊右側的Select Program按鈕選擇）觸發,；

③所調用的軟件／腳本及參數

在Command行點擊右側的按鈕定位該規則所要調用的軟件或腳本的路徑；
APP支持.exe或.com格式的可執行程序,、.bat或.cmd格式的批處理程序以及.vbs或.js格式的腳本程序,；
在Arguments行輸入軟件/腳本所必要的選項代碼和參數（如要處理的數據的路徑）；
選項和/或參數之間用至少一個空格隔開,，參數（如路徑）如含空格則整個都用英文雙引號引起來,；
使用APP的目的一般是自動處理數據，所以剛測試得到的數據文件的路徑和文件名是必需的,，可以用代碼 %XRDMLFILE% 指代,；

④注釋說明

列表中的規則看起來都差不多，在Comment框中填寫注釋以說明各規則的用途等信息,，更方便區分這些規則,；

⑤規則有效性

勾選上Active可選框，則代表這個規則有效等待觸發,，反之亦然,；
已經在列表里的規則可以直接點擊列表行最左側的可選框來勾選或取消勾選；

⑥運行時長限制

如勾選上Time-out for this rule項并在文本框中設置超時時長（單位：分鐘）,，則當規則被觸發后,，所調用的軟件/腳本處理數據的時間超時時，APP會中止掉該規則的當次運行,，并繼續運行后續被觸發的規則,；

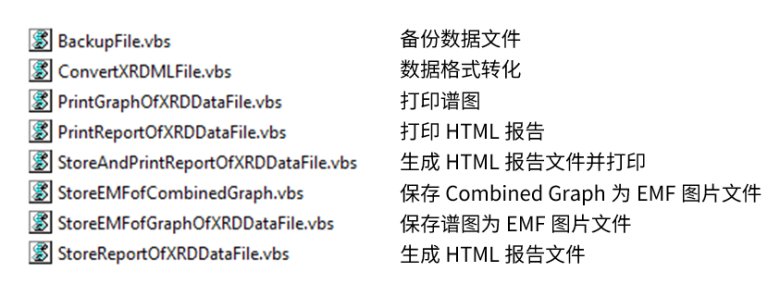

APP軟件安裝時自帶了一些.vbs腳本程序，位于C:PANalyticalAutomatic Processing Program scripts 目錄下,；
這些腳本程序所需要的選項/參數詳見APP的幫助文件,；
除了數據備份,，其它的腳本程序都需要Data Viewer軟件的支持；

Data Collector軟件測量得到的數據文件都是.XRDML格式的文件,，有些情況下數據要用第三方軟件進行處理但第三方軟件不支持.XRDML格式,，那就需要講數據文件格式進行轉換。下面我們就以測量完成即進行數據格式轉換為例來設置一條APP的規則,。

1. 右鍵點擊屏幕右下角的APP圖標,，并在彈出菜單中點擊Rules；


圖3 APP系統欄圖標及其彈出菜單

2.本例中,，想對所有絕對掃描程序（注：粉末衍射,、反射率測試、透射等掃描大多使用這種程序類型）測量得到的數據進行格式轉換,，因此在規則設置對話框的Build rule框中選中Measurement program type,，并在下拉列表中選中“Absolute scan”；

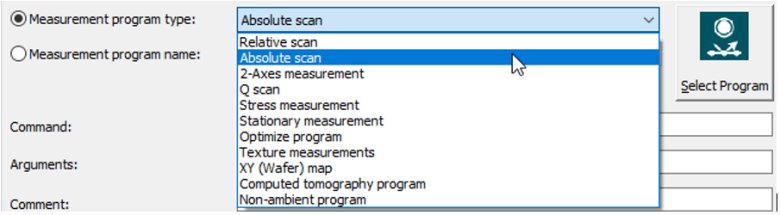

圖4 設置觸發條件

3. 點擊Command行右側如下按鈕：

并在打開的對話框中找到并選中C:PANalyticalAutomatic Processing ProgramscriptsConvertXRDMLFile.vbs 腳本文件后,，點擊Open按鈕,；

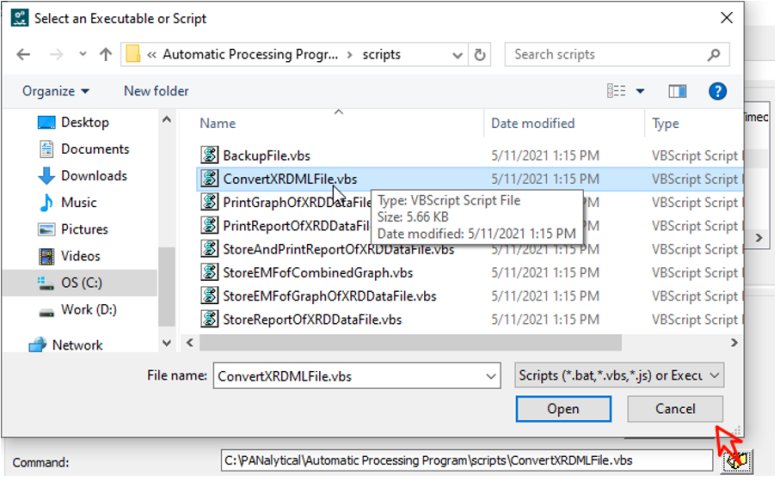

圖5 選擇所要調用的軟件或腳本

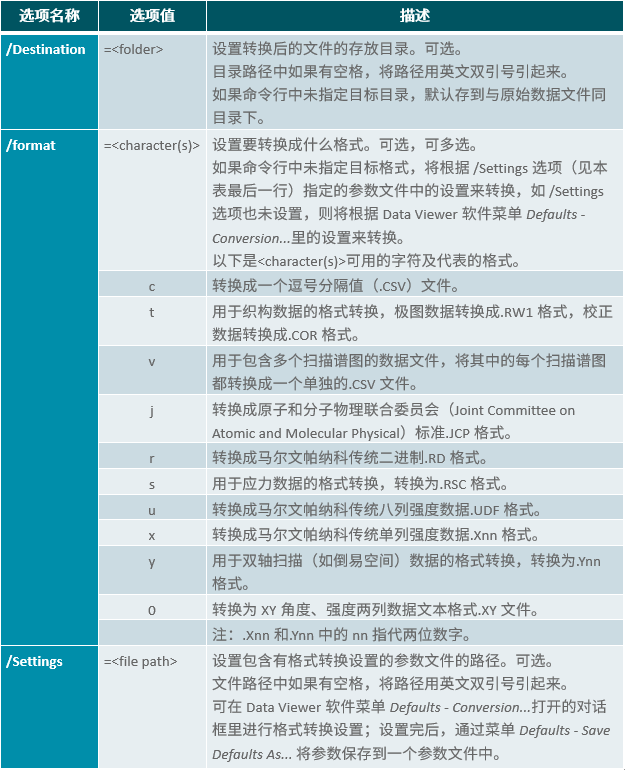

從APP的幫助文件中可以查到這個腳本有以下選項和參數：

4. 本例中，想要把數據轉換為.CSV格式和.XY格式,，并且都輸出到某個目標目錄中,，那可以在Arguments框中輸入：“%XRMDLFILE% /Destination="D:Format converted files" /format=c0”。

圖6 設置選項和參數

5. 在Comment框中輸入一些注釋以說明這個規則的作用以同其它規則區分：


圖7 設置注釋及有效性

6. 勾選上Active項讓這個規則起作用,，并點擊Add to Rules List按鈕把這個規則加到規則列表中,。

如此，一個自動數據處理的規則就完成了,。以后當我們?cè)贒ata Collector軟件中用絕對掃描程序進行測量時,，當測量結束生成.XRDML格式的數據文件后，會自動進行格式轉換并把轉換完的文件保存到目標目錄中,。
