隨著科學技術的飛速發展,，半導體材料的革新速度也進一步加快,。當前，碳化硅作為第三代半導體材料的典型代表,，在新能源汽車,、光伏、儲能等新興領域正快速滲透,，已成為全球半導體產業的前沿和制高點,。同時，我國“十四五”規劃已將碳化硅半導體納入重點支持領域,，碳化硅半導體將在我國5G基站建設,、特高壓、城際高速鐵路和城市軌道交通,、新能源汽車充電樁,、大數據中心等新基建領域發揮重要作用。

近年來,，我國在SiC材料領域取得了顯著進展,，但與國際先進水平相比，在晶體生長技術,、晶圓加工技術等方面仍存在一定差距,。SiC晶體生長過程中面臨著晶體缺陷控制、生長速率提升,、晶體質量穩定性等難題,；晶圓加工方面,，則存在加工精度不足、良品率低,、加工成本較高等挑戰,。在當前倡導節能減排的大趨勢下，快速穩定地突破碳化硅單晶尺寸和質量等關鍵問題,，才能夠更好地占據未來碳化硅市場,。

在此背景下，中國粉體網將于2025年8月21日在江蘇·蘇州舉辦第三代半導體SiC晶體生長及晶圓加工技術研討會,，大會將匯聚國內行業專家,、學者、技術人員,、企業界代表圍繞晶體生長工藝,、關鍵原材料、生長設備及應用,、碳化硅晶片切,、磨、拋技術等方面展開演講交流,。北京匯德信科技有限公司作為參展單位邀請您共同出席,。

自1999年成立以來，北京匯德信科技有限公司始終秉承“誠信,、專業,、創新”的宗旨，將國際上先進的納米科學技術設備引進到國內,。我們與德國亞琛工業大學,、德國明斯特大學、德國斯圖加特大學,、德國卡爾斯魯爾納米中心及德國Max-Planck研究所等知名科研院所有著緊密的合作,，并系統地代理了Allresist(光刻膠)、Novocontrol（寬頻介電阻抗譜儀）,、 Keller(紅外測溫儀)等多家國際知名高新技術企業產品,。產品覆蓋了微納米制造、檢測,、分析等相關領域,。產品已經被國內眾多科研院所、大學及工業用戶使用,，并得到用戶一致好評和認可。

作為幾十家國際知名品牌的國內獨家代理,，匯德信已建立起以客戶為中心,，為客戶解決科研需求的銷售團隊和專業的技術支持隊伍,。公司不定期地組織技術人員出國培訓，提升技術水平,，更好地為客戶提供技術解決方案,。

基于長期的合作信任關系及業務增長態勢，2017年我們與德國Raith公司成立了合資企業,，將電子束光刻機業務劃分出來,，與廠商更緊密合作，共同努力為國內用戶提供優質產品和服務,。

2019年匯德信在常州成立分公司,，獲得資質專門銷售光刻膠產品。

匯德信將一如既往地為國內用戶尋找國際領先的創新型產品,，服務用戶,，共創未來！

產品介紹

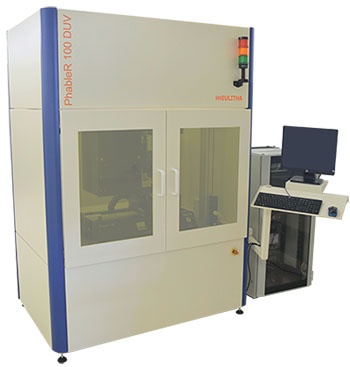

1,、高分辨紫外/深紫外PHABLE光刻機（全息光刻系統）

EULITHA AG公司開發的PHABLE大面積,、低成本的納米圖形化方案，采用突破性的Displacement Talbot Lithography專利技術,。相比傳統的電子束光刻,、投影式光刻機、納米壓印等納米結構方案中,，遇到的生產效率,、良率、生產成本等問題,，PHABLE光刻技術提供了高精度,、高均勻性、低缺陷率,、高產率的解決方案,。

應用領域：

照明、激光器,、光通信,、高端顯示、太陽能,、傳感器,、仿生等。

特點及優勢：

穩定的納米級分辨能力,；

大面積全域曝光,，無需拼接；

無限制DOF,，厚膠,、表面翹曲無影響,；

雙工作模式：
  全息光刻模式：周期性納米結構；
  掩膜對準光刻模式：任意微米級結構,。

簡化的曝光流程,，可實現一鍵式曝光

靈活的客戶定制化方案

指標：

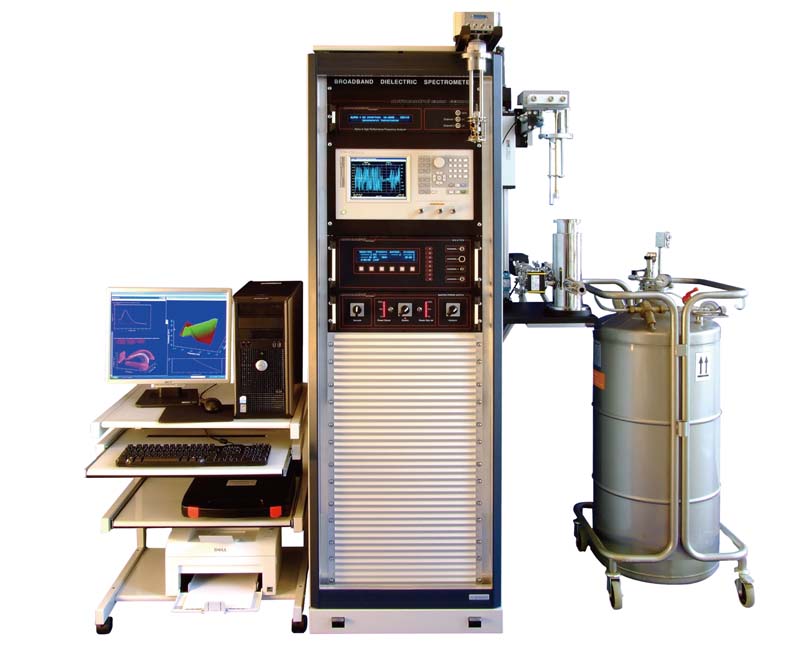

2,、Novocontrol寬頻介電阻抗譜儀

Novocontrol GmbH是德國一家專業的電介質頻率譜、阻抗譜,、溫度譜等電介質材料物理量測量儀器的生產廠家,，創立于1980年，其與馬克思•普朗克科學促進學會多聚體研究所的科學家們聯合開發研制出先進的全系列寬頻介電阻抗譜儀(介電譜),。

Novocontrol的介電譜儀可以通過與Keysight高頻分析儀的結合達到很寬的頻率范圍（3μHz~3GHz）,；能靈敏地測量極低電導率和極低損耗的材料（分辨率可達10-5）；具有極寬的阻抗分析范圍（10mΩ~100TΩ）,；不但可以測量各種固體,、薄膜材料，還可以測量液體,，粉末等樣品材料,；其自主研發的全自動在線控制軟件可以實時進行多達三十多種不同參數的測量與分析。

三種不同溫度范圍的溫度控制系統,，可以滿足不同電介質材料測量時對溫度范圍和控溫精度的不同要求,，另外我們還提供溫度高達1200℃~1600℃的高溫爐系統，用于研究電介質材料在高溫條件下的介電性能,。

Novocontrol不但可提供完整的電介質參數測量系統,，也可根據客戶的需求提供相應的部件，例如阻抗分析儀,、樣品架,、溫度控制系統和分析軟件等。也可以為用戶測量一定數量的實驗樣品,。

Novocontrol寬頻介電阻抗譜儀不僅是實驗室開發和研究新材料的重要測量手段,，也是生產質量控制和優化生產工藝的強有力的工具。Novocontrol寬頻介電阻抗譜儀廣泛應用于化學,、物理化學,、電化學、電子,、電工工程,、半導體,、材料科學、生物學和制藥等領域,，特別是聚合物、樹脂,、陶瓷,、橡膠、玻璃,、液晶,、石油、懸浮體以及半導體晶片及器件等的研究,。目前其用戶包括多個國家的科研院所和400多家國際企業,。

主要產品和參數

一、介電與阻抗分析

二,、溫度控制系統

溫度范圍為-160到400℃，可根據不同的需求選取不同的溫度范圍和控制精度,。
