中國粉體網訊 5月20日,,菲利華在投資者互動平臺表示,,公司目前具備TFT-LCD用光掩膜基板G4.5代到G10.5代生產能力。子公司合肥光微光電科技有限公司從事TFT-LCD光掩膜基板精加工,,填補光掩膜版精加工領域的國內空白,,有效完善國內TFT-LCD光掩膜版行業的產業鏈。
光掩膜版是光學,、半導體等行業的核心材料,,其性能直接影響下游產品質量。作為光刻工藝的關鍵載體,,光掩膜版廣泛應用于集成電路(IC),、平板顯示器(FPD)、印刷電路板(PCB),、微機電系統(MEMS)等領域,。
在光刻流程中,光掩膜版是實現圖形轉移的核心載體,,猶如傳統相機的“底片”——若缺少它,,次微米級線條將無法復刻到晶圓等襯底上,芯片制造便成無源之水,。而光掩膜基板(又稱空白掩膜板)作為光刻成圖前的原始材料,,其制備工藝為:在潔凈的石英或玻璃襯底上,通過磁控濺射形成100-200nm的鉻膜(或鉬硅膜與鉻膜)坯料,,再涂布400-1000nm的光刻膠,。
光掩膜基板的材料與制造難點
作為光掩膜版的基礎載體,光掩膜基板由玻璃層,、膜層和膠層組成,,其中玻璃基板和膜層是決定產品性能的核心要素。
1,、石英玻璃的“苛刻標準”
玻璃基板主要采用石英玻璃和鈉鈣玻璃,,二者均具備高光學透過率、低熱膨脹率和優良光譜特性,,適用于高精度光掩膜基板制造,。其中,石英玻璃憑借純度高,、化學穩定性強,、透光性優異等特點,成為IC用光掩膜等高端領域的首選材料,;鈉鈣玻璃則更多應用于中低端場景,。
光刻級石英材料對均勻性和透過率要求極高,,僅光學均勻性就需控制在1.0×10-6(cm/cm)以內,這對石英錠熔制,、加工等環節提出了近乎苛刻的標準,。

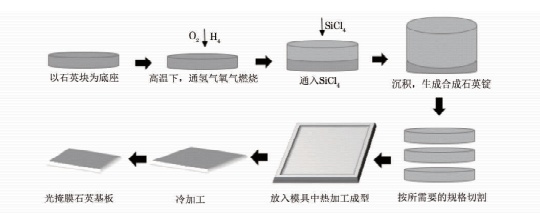

以合成石英制成光掩膜石英玻璃基板工藝尤為復雜。以化學氣相沉積法(CVD)為例,,需以SiCl₄為原料,,在氫氧焰中高溫水解生成SiO₂微粒,經沉積熔化形成高純石英錠,,再通過切割、熱加工(成型為石英板),、冷加工(切割,、開方、倒角,、磨拋等),,最終制成光掩膜石英玻璃基板。
光掩膜石英玻璃基板的制造
除了石英玻璃,,膜層形成過程中的針孔缺陷也是主要的不良來源之一,,超過40%的掩膜基板不良率與針孔直接相關。針孔會導致膜層漏光,,在曝光顯影時造成線條鉆蝕,、凹陷、鋸齒等缺陷,,嚴重影響產品良率,。
2、菲利華無氣泡低膨脹石英玻璃成為關鍵技術布局之一
近日,,菲利華一項名為“一種無氣泡低膨脹石英玻璃的制備方法”的發明專利引發關注,。低膨脹石英玻璃能夠在室溫區間達到近零的熱膨脹系數,表現出優異的熱穩定性,,可廣泛應用于航空航天,、高精度光學、光掩膜等技術領域,,是EUV光刻機,、激光陀螺儀諧振腔體、天文望遠鏡反射鏡等高端光學儀器設備部件的關鍵制備材料,。
氣泡是低膨脹石英玻璃中常見的缺陷之一,,是影響其物理性質的關鍵因素。氣泡的存在會降低低膨脹玻璃的強度和硬度,,氣泡串聯形成的空隙還會引起玻璃的脆性增加,。此外,,由于氣泡與低膨脹石英玻璃對光線的折射率不同,大量氣泡的存在還會影響其在光學領域的使用,。
該專利通過模壓,、冷等靜壓二次成型工藝制備高密度石英生坯,結合三段式升溫真空燒結技術,,解決了傳統工藝中石英玻璃易產生氣泡,、機械與光學性能不足的問題。
TFT-LCD領域的技術紅利
當前,,TFT-LCD市場競爭激烈,,高端手機用戶對屏幕質量的要求持續提升。CounterpointResearch數據顯示,,預計到2025年,,旗艦手機中高端TFT-LCD屏幕的滲透率將達30%。菲利華的技術突破將為國內手機廠商提供更優質的顯示解決方案,,助力其在國際市場中提升競爭力,。
參考來源:
菲利華官網;投資者互動平臺,;湖北省投資項目在線審批監管平臺,;國家知識產權局
陳婭麗等.光掩膜石英玻璃基板的制造工藝概述
(中國粉體網編輯整理/九思)
