中國粉體網(wǎng)訊  隨著移動電子產(chǎn)品,、可穿戴設(shè)備等的飛速發(fā)展,，人們對便捷、可持續(xù)的供電需求日益增長,。尤其是電子織物,、電子服裝,，其發(fā)展離不開供電設(shè)備的小型化和柔性化。因此,，通過壓電,、摩擦電、熱電,、光電等效應(yīng),，選擇設(shè)計具有微納米結(jié)構(gòu)的材料和器件，收集和存儲環(huán)境中未被充分利用的機(jī)械,、物理等能量為電子設(shè)備供電,，這種綠色、可持續(xù)的納米發(fā)電機(jī)成為近年來的前沿?zé)狳c研究方向之一,。

基于摩擦起電效應(yīng)和靜電感應(yīng)效應(yīng)的摩擦納米發(fā)電機(jī)（TENG）,，具有電能輸出和能量轉(zhuǎn)換效率高、成本低,、制備簡易等特點,，被認(rèn)為是具有廣闊前景的能源捕獲裝置。

摩擦納米發(fā)電機(jī)由兩種極性不同的材料組裝而成,，其正極材料通常為金屬（如銀,、銅、鋁）或金屬氧化物（如氧化鋅,、氧化銦錫）,。然而，金屬在環(huán)境中易被氧化,、腐蝕，且金屬氧化物柔韌性欠佳,，從而影響到TENG的穩(wěn)定性及應(yīng)用領(lǐng)域,。因此，具有優(yōu)良穩(wěn)定性和可塑性的高分子正極材料開始受到關(guān)注,，如聚酰胺,、纖維素和聚吡咯等。然而,，相比金屬正極材料,，高分子作為正極材料的TENG的電信號輸出要低得多。因此,，亟需提高全高分子基的TENG的電信號輸出,。

最近，美國威斯康星大學(xué)麥迪遜分校的Shaoqin Sarah Gong教授（通訊作者）,、Qifeng Zheng博士和華南理工大學(xué)Liming Fang訪問教授（共同第一作者）報道了一種基于高分子氣凝膠的柔性摩擦納米發(fā)電機(jī)（A-NG）,。其正極材料為纖維素（CNF）或殼聚糖（CTS）氣凝膠膜,，負(fù)極材料為多孔聚二甲基硅氧烷（PDMS）或聚酰亞胺（PI）氣凝膠。相比對應(yīng)的實心結(jié)構(gòu)電極,，氣凝膠電極顯著提高了摩擦納米發(fā)電機(jī)的輸出功率達(dá)11倍,。

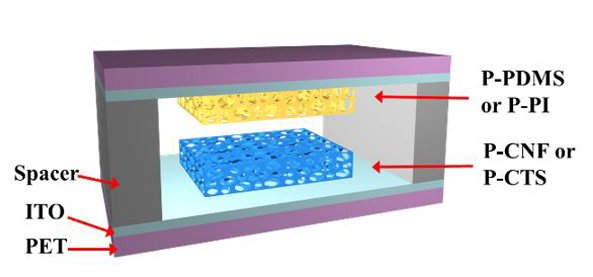

基于高分子氣凝膠的摩擦納米發(fā)電機(jī)（A-NG）的示意圖

該論文還比較了高分子氣凝膠電極的材料類型、孔隙率及比表面積等因素對TENG電性能的影響,，發(fā)現(xiàn)隨著正負(fù)電極材料極性差異和孔隙率的提高,，A-NG的輸出電壓急劇增加。其中孔隙率為86%的殼聚糖與孔隙率為92%的PI組裝的A-NG,，在受到~0.03 MPa壓力的作用下,，可輸出60.6V的電壓和7.7μA的電流，其面積功率密度達(dá)到2.33W/m2,，足以驅(qū)動LED等器件或為電容器充電,。

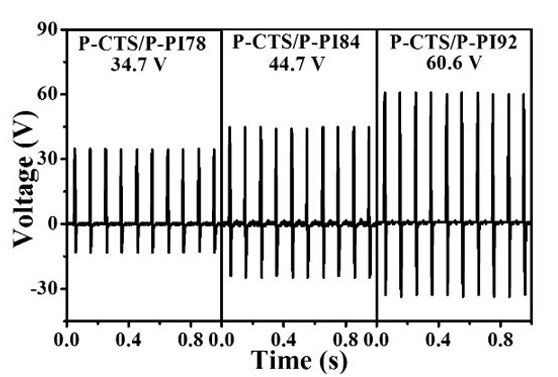

不同孔隙率的PI氣凝膠對P-CTS/P-PI A-NGs電壓輸出的影

該工作首次將高分子多孔材料同時用作摩擦納米發(fā)電機(jī)的正負(fù)極，并分析了材料孔隙對TENG電信號輸出的影響機(jī)理,。在正負(fù)電極接觸分離過程中,，除了接觸表面產(chǎn)生的正負(fù)靜電荷，同時孔表面因為靜電感應(yīng)效應(yīng)亦會產(chǎn)生額外電荷,，高比表面累計的額外電荷導(dǎo)致正負(fù)電極產(chǎn)生更大的感應(yīng)電勢差,，從而顯著提高電信號輸出。另外,，該工作通過化學(xué)氣相沉積法,，對纖維素氣凝膠孔隙表面進(jìn)行氨基硅烷化改性，提高其正電極性,，使得TENG的電信號輸出相比改性前提高了3倍,。

基于多孔高分子氣凝膠的A-NG的摩擦發(fā)電機(jī)理示意圖

該研究利用環(huán)保的天然高分子取代昂貴、易腐蝕的金屬作為正極材料,，通過改變氣凝膠孔隙率和表面化學(xué)改性等簡單方法,，調(diào)控摩擦納米發(fā)電機(jī)的電輸出性能，對研發(fā)新型電極材料,、發(fā)展高性能柔性能源捕獲器件有參考價值,。
